Máy taro khí nén điện SRA-M2W – Giải pháp taro ren đa hướng chính xác, hiệu suất cao

• Taro theo phương thẳng đứng
• Taro ngang
• Taro nghiêng
• Taro ở các vị trí khó tiếp cận

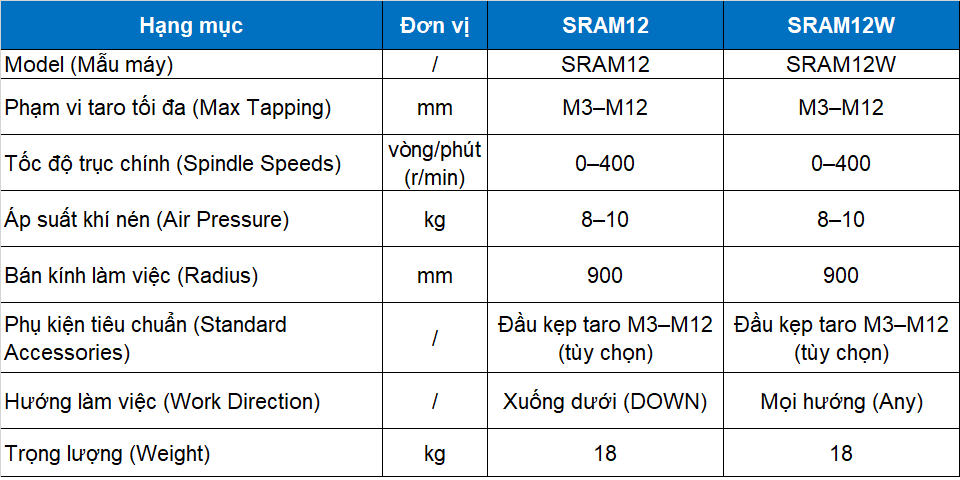

Thông số kỹ thuật máy taro khí nén điện SRA-M2W

Cấu tạo của máy taro khí nén điện SRA-M12W

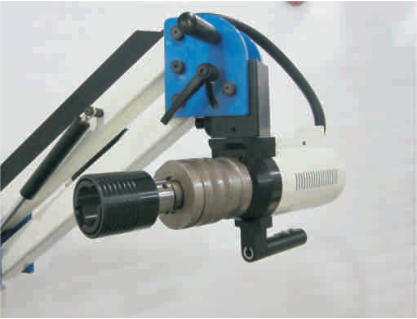

Đầu taro (Tapping Head)

• Là bộ phận trực tiếp thực hiện quá trình taro ren trên phôi.
• Chứa motor khí nén / động cơ truyền động giúp trục quay với tốc độ ổn định.
• Có thể lắp các đầu kẹp mũi taro cho dải ren từ M3–M12.

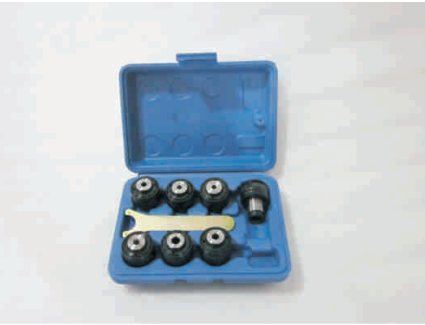

Đầu kẹp mũi taro (Tapping Chuck)

• Dùng để giữ chắc mũi taro trong quá trình làm việc.
• Giúp giảm rung lắc, hạn chế gãy mũi taro.
• Có thể thay đổi theo từng kích cỡ ren khác nhau.

Cánh tay đòn / Tay cần cân bằng (Articulated Arm)

• Là hệ thống tay đòn nhiều khớp nối.
• Giúp đầu taro di chuyển linh hoạt trong vùng làm việc bán kính 900 mm.
• Hỗ trợ thao tác nhẹ nhàng, giảm mỏi tay cho người vận hành.

Bộ điều áp khí nén (Air Regulator Unit)

• Bộ lọc khí
• Van điều áp
• Bộ tra dầu (nếu có)

• Cung cấp khí nén sạch
• Duy trì áp suất ổn định 8–10 kg/cm²
• Tăng tuổi thọ thiết bị

Hệ thống điều khiển

• Start / Stop
• Forward / Reverse
• Điều chỉnh tốc độ quay

• Cắt ren
• Rút mũi taro ra khỏi lỗ

Giá đỡ / Trụ máy

• Là phần khung cố định liên kết giữa tay đòn và bàn làm việc.
• Đảm bảo độ cứng vững khi vận hành.
• Hạn chế rung động ảnh hưởng đến độ chính xác ren.

Bàn làm việc (Work Table)

• Dùng để đặt phôi gia công.
• Bề mặt phẳng, chịu tải tốt.
• Có thể gá thêm đồ kẹp để cố định chi tiết.

Hệ thống dây khí / dây cấp nguồn

• Kết nối nguồn khí nén với đầu taro.
• Đảm bảo truyền năng lượng liên tục cho máy hoạt động.

Khung đế

• Nâng đỡ toàn bộ hệ thống.
• Giúp máy đứng vững, ổn định khi taro liên tục.

Nguyên lý hoạt động của máy taro khí nén điện SRA-M12W

Máy taro khí nén điện SRA-M12W hoạt động dựa trên sự kết hợp giữa động cơ quay và hệ thống khí nén cân bằng lực, giúp tạo ren trong lỗ đã khoan sẵn một cách nhanh chóng và chính xác.

Cấp nguồn và khí nén

Máy được kết nối với:

• Nguồn điện để vận hành hệ thống điều khiển / motor
• Nguồn khí nén (8–10 kg/cm²) để hỗ trợ chuyển động tay đòn và tạo lực cân bằng
• Bộ lọc khí và điều áp đảm bảo khí nén sạch, áp suất ổn định.

Lắp mũi taro

• Người vận hành lắp mũi taro phù hợp vào đầu kẹp.
• Chọn kích thước ren theo yêu cầu gia công (M3–M12).

Định vị phôi

• Chi tiết gia công được đặt cố định trên bàn làm việc.
• Đưa đầu taro đến đúng vị trí lỗ cần tạo ren bằng tay đòn đa khớp.

Tiến hành taro ren

Khi nhấn nút khởi động:

• Motor làm trục taro quay theo chiều thuận
• Mũi taro đi xuống và ăn vào lỗ đã khoan

Trong quá trình này:

• Các rãnh cắt trên mũi taro bóc tách vật liệu
• Ren bên trong lỗ dần được hình thành

Kiểm soát lực và độ thẳng

Tay đòn cân bằng bằng khí nén giúp:

• Giảm lực tác động từ người vận hành
• Giữ đầu taro ổn định
• Hạn chế lệch tâm hoặc taro nghiêng

Điều này giúp:

• Ren sắc nét hơn
• Giảm gãy mũi taro

Đảo chiều rút mũi taro

• Sau khi đạt chiều sâu ren yêu cầu:
• Máy chuyển sang chiều quay ngược (Reverse)
• Mũi taro được rút ra khỏi lỗ mà không làm hỏng ren vừa tạo.

Hoàn tất chu trình

Sau khi rút mũi taro:

• Đầu taro trở về vị trí ban đầu
• Sẵn sàng cho chu kỳ tiếp theo

Ứng dụng của máy taro khí nén điện SRA-M12W

Gia công cơ khí chính xác

Gia công ren trên:

• Thép
• Inox
• Nhôm
• Đồng

Chế tạo khuôn mẫu

Phù hợp để taro ren cho:

• Khuôn ép nhựa
• Khuôn dập
• Jig và đồ gá

Ngành ô tô – xe máy

Ứng dụng trong gia công:

• Khung kim loại
• Giá đỡ
• Linh kiện động cơ

Ngành điện – điện tử

Dùng để tạo ren cho:

• Tủ điện
• Khung máy
• Vỏ thiết bị

Sản xuất nội thất kim loại

Phù hợp với:

• Bàn ghế kim loại
• Tủ sắt
• Kệ công nghiệp

Xưởng sửa chữa, bảo trì

Hỗ trợ:

• Tạo ren mới
• Phục hồi ren hỏng
• Sửa ren bị mòn

Vì sao nên đầu tư máy taro khí nén điện SRA-M12W?

Trong môi trường sản xuất hiện đại, tốc độ và độ chính xác là hai yếu tố quyết định hiệu quả. Máy taro khí nén điện SRA-M12W không chỉ giúp tối ưu quy t

• Giảm lỗi sản xuất
• Tăng tuổi thọ dụng cụ
• Giảm chi phí nhân công
• Nâng cao chất lượng thành phẩm

rình gia công mà còn:

Đây là lựa chọn lý tưởng cho các doanh nghiệp cơ khí muốn nâng cấp dây chuyền sản xuất theo hướng tự động hóa.
