Dây chuyền xả cuộn tôn cắt laser tự động MB Series – Giải pháp gia công kim loại tấm tự động hiệu suất cao

Dây chuyền xả cuộn tôn cắt laser tự động MB Series là hệ thống gia công kim loại tấm hiện đại, được thiết kế chuyên biệt cho việc cắt vật liệu dạng cuộn bằng công nghệ laser fiber CNC. Thiết bị tích hợp hoàn chỉnh các công đoạn gồm xả cuộn, nắn phẳng, cấp liệu tự động, cắt laser và thu phôi, tạo nên một dây chuyền sản xuất liên tục với độ tự động hóa cao.

So với phương pháp cắt tấm truyền thống, MB Series giúp doanh nghiệp nâng cao năng suất, giảm hao phí vật liệu và tối ưu chi phí nhân công. Đây là lựa chọn lý tưởng cho các nhà máy sản xuất quy mô lớn cần gia công liên tục với độ chính xác cao.

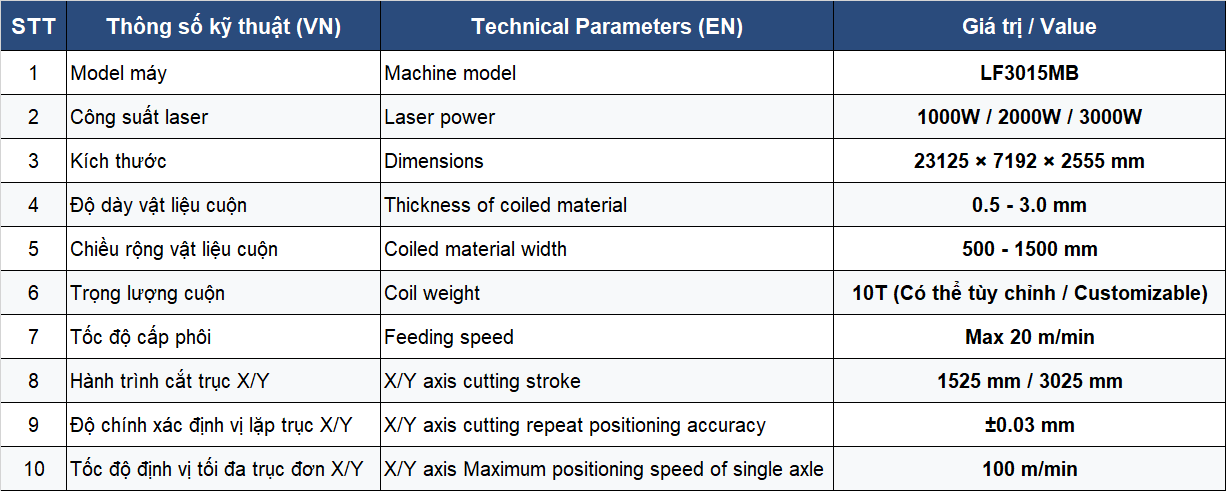

Thông số kỹ thuật dây chuyền xả cuộn tôn cắt laser tự động MB Series

Cấu tạo của dây chuyền xả cuộn tôn cắt laser tự động MB Series

Dây chuyền cắt laser xả cuộn tôn tự động MB Series được cấu tạo từ nhiều cụm chức năng liên kết thành một hệ thống tự động hoàn chỉnh, bao gồm:

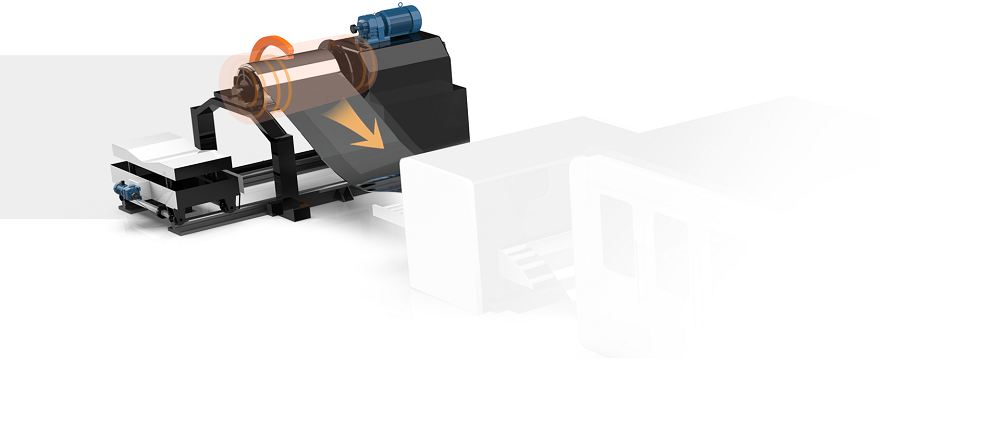

Bộ xả cuộn (Uncoiler)

• Dùng để gá và tháo cuộn kim loại (thép tấm cuộn, inox, nhôm…).
• Có khả năng chịu tải lớn, phù hợp với cuộn vật liệu lên tới 10 tấn.
• Giúp nhả vật liệu ổn định, tránh lệch cuộn trong quá trình cấp phôi.

Bộ nắn phẳng (Leveling Machine)

• Sau khi tháo cuộn, vật liệu thường có độ cong.
• Bộ nắn sử dụng các con lăn ép/nắn để làm phẳng bề mặt tấm kim loại.
• Đảm bảo vật liệu đạt độ phẳng cao trước khi đưa vào vùng cắt.

Hệ thống cấp liệu tự động (Feeding System)

Đưa tấm kim loại vào khu vực cắt với tốc độ chính xác.

Servo motor điều khiển giúp:

• Cấp liệu đồng đều
• Giảm sai số vị trí
• Đồng bộ với đầu cắt laser

Bàn làm việc / Bàn vận chuyển vật liệu

Là nơi vật liệu di chuyển trong quá trình cắt.

Thiết kế giúp:

• Giảm rung
• Tăng độ ổn định
• Hạn chế trầy xước bề mặt tấm

Hệ thống cắt laser

Đây là bộ phận quan trọng nhất, gồm:

• Nguồn laser Fiber
• Tạo chùm tia laser công suất cao (1000W–3000W).

Phù hợp cắt:

• Thép carbon
• Inox
• Nhôm
• Đồng mỏng

Đầu cắt laser

• Hội tụ tia laser thành điểm nhỏ có mật độ năng lượng cực cao.
• Kết hợp khí hỗ trợ (O₂/N₂/Air) để tăng chất lượng cắt.

Hệ truyền động trục X/Y

Điều khiển chuyển động đầu cắt theo 2 phương:

• Trục X: ngang
• Trục Y: dọc

Sử dụng:

• Servo motor
• Thanh răng bánh răng / ray trượt chính xác cao

Đặc điểm:

• Tốc độ định vị cao (100 m/phút)
• Độ lặp lại tốt (±0.03 mm)

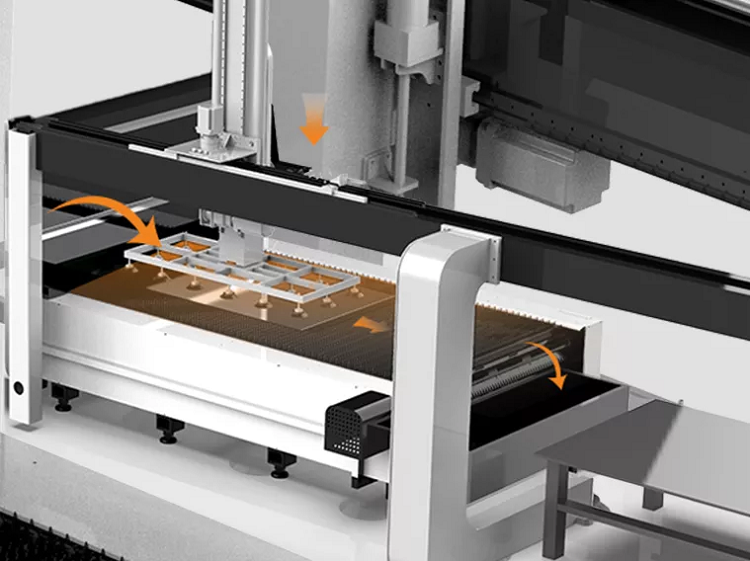

Hệ thống thu phôi / dỡ liệu (Unloading System)

Thu gom chi tiết sau cắt.

Có thể:

• Tự động gắp phôi
• Băng tải chuyển sản phẩm
• Phân loại thành phẩm và phế liệu

Tủ điện điều khiển

Bao gồm:

• PLC / CNC controller
• Servo driver
• Biến tần
• Relay bảo vệ

Chức năng:

• Điều khiển toàn bộ dây chuyền
• Đồng bộ các cụm cơ khí và laser
• Giám sát cảnh báo lỗi

Hệ thống làm mát (Chiller)

Làm mát:

• Nguồn laser
• Đầu cắt

Giúp thiết bị vận hành ổn định lâu dài.

Hệ thống khí phụ trợ

Bao gồm:

• Máy nén khí / bình khí
• Bộ lọc
• Van điều áp

Khí hỗ trợ thường dùng:

• Oxy (O₂) → cắt thép carbon dày
• Nitơ (N₂) → cắt inox đẹp, không cháy cạnh
• Khí nén (Air) → tiết kiệm chi phí

Khung máy (Machine Bed)

• Kết cấu thép hàn nguyên khối.
• Chống rung tốt khi cắt tốc độ cao.
• Đảm bảo độ bền và tuổi thọ máy.

Tổng quan cấu tạo

Có thể hình dung dây chuyền theo thứ tự:

Bộ xả cuộn → Bộ nắn phẳng → Bộ cấp liệu → Khu vực cắt laser → Hệ thống thu phôi → Thành phẩm

Nguyên tắc hoạt động của dây chuyền xả cuộn tôn cắt laser tự động MB Series

Dây chuyền cắt laser cuộn MB Series hoạt động theo nguyên lý tự động liên hoàn, biến vật liệu kim loại dạng cuộn thành các chi tiết cắt chính xác thông qua các bước sau:

Nạp cuộn vật liệu

• Cuộn kim loại (thép, inox, nhôm…) được đặt lên bộ xả cuộn (Uncoiler).
• Bộ xả cuộn giữ và quay cuộn vật liệu với tốc độ phù hợp để nhả tấm kim loại ra liên tục.

Mục đích:

• Đảm bảo vật liệu được cấp đều, không bị giật hoặc lệch hướng.

Nắn phẳng vật liệu

• Tấm kim loại sau khi tháo cuộn thường có độ cong hoặc ứng suất dư.
• Vật liệu đi qua cụm nắn phẳng, nơi các con lăn ép nhiều lần để làm phẳng bề mặt.

Mục đích:

• Giúp tấm kim loại đạt độ phẳng tiêu chuẩn trước khi cắt.

Cấp liệu tự động

• Sau khi nắn phẳng, vật liệu được đưa vào khu vực cắt bằng hệ thống servo cấp liệu.
• Servo điều khiển chiều dài cấp phôi với độ chính xác cao.

Mục đích:

• Đưa vật liệu vào đúng vị trí cắt theo chương trình CNC.

Định vị đầu cắt laser

• Bộ điều khiển CNC đọc file gia công (DXF, CAD…).
• Hệ truyền động trục X/Y di chuyển đầu cắt đến vị trí cần gia công.

Mục đích:

• Đảm bảo đường cắt đúng với bản vẽ thiết kế.

Thực hiện cắt laser

• Nguồn laser Fiber phát ra tia laser năng lượng cao.
• Tia laser truyền qua sợi quang đến đầu cắt.
• Thấu kính trong đầu cắt hội tụ tia laser thành điểm cực nhỏ.

Khi tia laser chiếu vào kim loại:

• Nhiệt độ tại điểm cắt tăng rất nhanh (hàng nghìn °C)
• Kim loại nóng chảy hoặc bay hơi

Khí hỗ trợ (O₂ / N₂ / Air) được thổi đồng thời để:

• Thổi xỉ ra khỏi rãnh cắt
• Làm sạch mép cắt
• Tăng tốc độ cắt

Cắt liên tục theo biên dạng

• Đầu cắt di chuyển liên tục theo chương trình đã lập trình.
• Vật liệu cuộn cũng được cấp liên tục, tạo thành quá trình cắt không gián đoạn.

Ưu điểm:

• Tốc độ cao
• Giảm thời gian chờ
• Tăng năng suất hàng loạt

Thu phôi và xả liệu

Sau khi cắt:

• Chi tiết thành phẩm được chuyển sang khu vực thu phôi.
• Phế liệu/xương tấm được tách riêng để xử lý.

Mục đích:

• Tự động hóa khâu sau cắt, giảm nhân công.

Giám sát và điều khiển

Toàn bộ quy trình được điều khiển bởi:

• PLC / CNC controller
• Cảm biến vị trí
• Servo motor
• Tủ điện trung tâm

Hệ thống liên tục giám sát:

• Tốc độ cấp liệu
• Áp suất khí
• Nhiệt độ laser
• Tình trạng lỗi

Tóm tắt nguyên lý hoạt động

Quy trình tổng thể:

Xả cuộn → Nắn phẳng → Cấp liệu → Định vị → Cắt laser → Thu phôi → Hoàn thành sản phẩm

Ứng dụng của dây chuyền xả cuộn tôn cắt laser tự động MB Series

Dây chuyền cắt laser cuộn MB Series được ứng dụng rộng rãi trong các ngành gia công kim loại tấm dạng cuộn, đặc biệt phù hợp với sản xuất hàng loạt, yêu cầu tốc độ cao và độ chính xác lớn.

Ngành điện – tủ điện

Cắt các chi tiết kim loại dùng để chế tạo:

• Tủ điện
• Vỏ hộp điện
• Máng cáp
• Thanh đỡ, giá đỡ

Ưu điểm:

• Đường cắt sắc nét
• Lỗ cắt chính xác
• Giảm công đoạn gia công sau cắt

Ngành ô tô – xe máy

Gia công các chi tiết:

• Khung xe
• Tấm ốp
• Giá đỡ
• Linh kiện kim loại mỏng

MB Series đặc biệt phù hợp với sản xuất số lượng lớn nhờ:

• Cắt liên tục từ cuộn
• Tốc độ cao
• Tính đồng nhất giữa các sản phẩm

3. Ngành thiết bị gia dụng

Ứng dụng trong sản xuất:

• Vỏ máy giặt
• Vỏ tủ lạnh
• Vỏ điều hòa
• Lò vi sóng
• Thiết bị bếp công nghiệp

Máy giúp:

• Tăng năng suất
• Tối ưu vật liệu
• Giảm phế phẩm

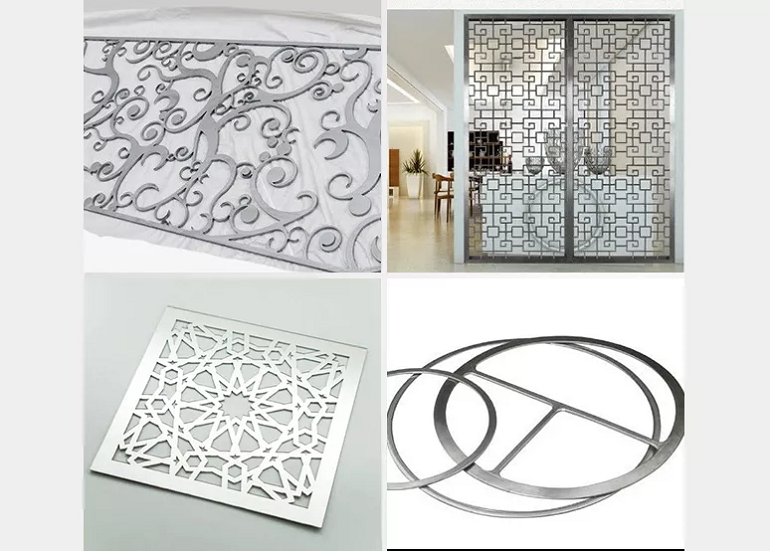

Ngành nội thất kim loại

Gia công:

• Tủ sắt
• Kệ thép
• Bàn ghế kim loại
• Panel trang trí

Khả năng cắt biên dạng phức tạp giúp tạo ra:

• Hoa văn
• Họa tiết trang trí
• Chi tiết thẩm mỹ cao

Ngành xây dựng – vật liệu kiến trúc

Sản xuất:

• Tấm ốp kim loại
• Trần kim loại
• Vách ngăn
• Kết cấu thép mỏng
• Lan can trang trí

Ưu điểm:

• Độ chính xác cao
• Mép cắt đẹp
• Hạn chế biến dạng nhiệt

Ngành HVAC (thông gió – điều hòa)

Gia công:

• Ống gió
• Mặt bích
• Giá treo
• Vỏ thiết bị điều hòa

Dây chuyền coil laser đặc biệt hiệu quả vì:

• Nhiều sản phẩm HVAC dùng thép cuộn mỏng
• Cần tốc độ sản xuất cao

Ngành quảng cáo – trang trí

Cắt:

• Chữ nổi kim loại
• Biển bảng
• Logo
• Vách CNC nghệ thuật

Laser cho phép:

• Cắt chi tiết nhỏ
• Góc sắc nét
• Độ tinh xảo cao

Trung tâm gia công kim loại tấm

Phù hợp cho các đơn vị:

• Nhận gia công thuê
• OEM / ODM
• Nhà máy sản xuất kim loại tấm quy mô lớn

Giúp:

• Giảm chi phí nhân công
• Tăng mức tự động hóa
• Rút ngắn thời gian giao hàng
