Máy hàn khuôn laser dạng cần trục HT-MDS-QCW

Máy hàn khuôn laser dạng cần trục HT-MDS-QCW

Giá bán:Liên hệ

Liên hệ tổng đài đặt hàng

Bấm phím 1 để liên hệ phòng kinh doanh

0934 493 909

Giới thiệu sản phẩm

Máy hàn khuôn laser dạng cần trục HT-MDS-QCW – Giải pháp hàn chính xác cho khuôn mẫu và chi tiết cỡ lớn

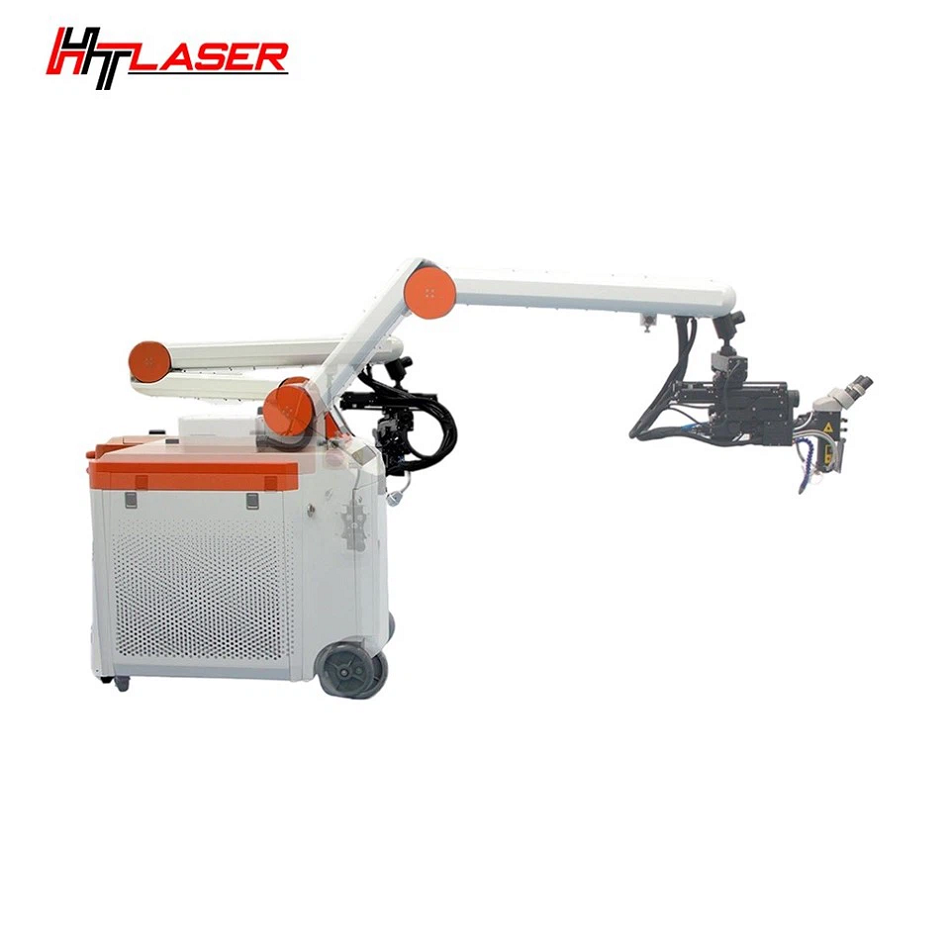

Máy hàn khuôn laser dạng cần trục HT-MDS-QCW (Cantilever Laser Welding System) là thiết bị hàn laser công nghệ cao sử dụng nguồn laser sợi quang Fiber Laser hoặc QCW Fiber Laser kết hợp với hệ thống tay đòn hai khớp có khả năng di chuyển linh hoạt trong không gian. Thiết bị cho phép hàn và sửa chữa các chi tiết có kích thước lớn, khuôn mẫu phức tạp hoặc các vị trí khó tiếp cận mà không cần tháo rời sản phẩm.

Khác với các máy hàn laser truyền thống có phạm vi làm việc hạn chế, hệ thống tay đòn mang lại tầm với lớn theo cả phương ngang và phương đứng, giúp đầu hàn tiếp cận chính xác mọi vị trí. Đây là giải pháp tối ưu cho các doanh nghiệp trong lĩnh vực khuôn mẫu, gia công cơ khí chính xác, ô tô, điện tử và chế tạo máy.

Ưu điểm nổi bật của máy hàn khuôn laser dạng cần trục HT-MDS-QCW

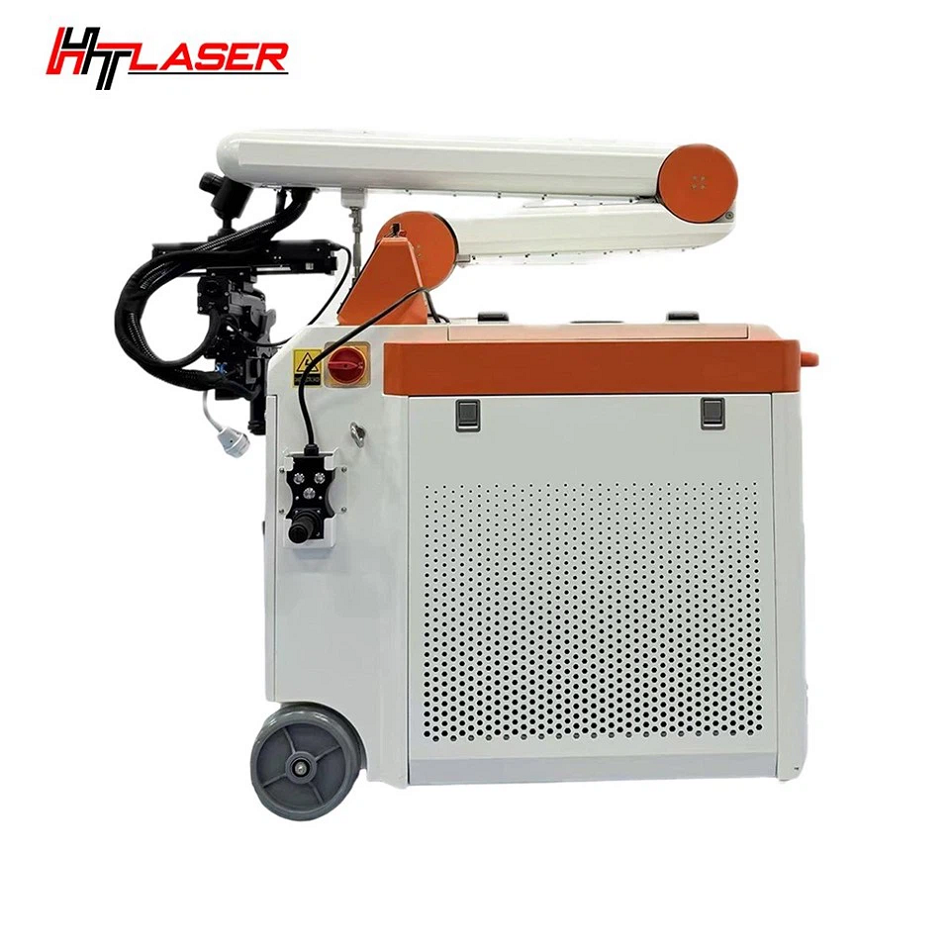

Hệ thống tay đòn hai khớp linh hoạt

Máy được thiết kế với hệ thống tay đòn hai khớp có:

Tầm vươn ngang lên đến 1.600 mm
Chiều cao làm việc lên đến 1.500 mm

Nhờ đó đầu hàn có thể tiếp cận nhiều vị trí khác nhau mà không cần di chuyển phôi hoặc tháo khuôn.

Công nghệ Fiber Laser hiện đại

Máy sử dụng nguồn:

Fiber Laser QCW 150W
Fiber Laser QCW 300W
Fiber Laser CW 1500W

Nguồn laser có bước sóng 1080 ± 10 nm, mật độ năng lượng cao, cho khả năng hàn chính xác, ổn định và tiết kiệm điện năng.

Chất lượng mối hàn vượt trội

Công nghệ laser giúp tạo ra:

Mối hàn nhỏ, đẹp
Độ ngấu cao
Ít bắn tóe
Hầu như không biến dạng
Vùng ảnh hưởng nhiệt rất nhỏ (HAZ)

Đặc biệt phù hợp với các khuôn và chi tiết có yêu cầu dung sai cao.

Hệ thống quan sát CCD

Máy tích hợp:

Camera CCD
Kính hiển vi
Góc quan sát xoay 360°

Giúp người vận hành theo dõi trực tiếp quá trình hàn và định vị chính xác từng điểm hàn.

Di chuyển thuận tiện

Khung máy được trang bị bánh xe chịu lực giúp dễ dàng di chuyển giữa các vị trí sản xuất hoặc đến khu vực sửa chữa tại hiện trường.

Cấu tạo của máy hàn khuôn laser dạng cần trục HT-MDS-QCW

Thiết bị bao gồm các bộ phận chính:

Nguồn phát laser Fiber hoặc QCW Fiber Laser
Hệ thống tay đòn hai khớp
Đầu hàn laser
Hệ thống quang học hội tụ
Camera CCD kết hợp kính hiển vi
Bộ điều khiển thông số hàn
Hệ thống làm mát bằng nước (Water Chiller)
Khung máy chắc chắn
Bánh xe di chuyển
Hệ thống cấp nguồn AC 220V

Tất cả các bộ phận được thiết kế đồng bộ nhằm đảm bảo độ ổn định, độ chính xác và tuổi thọ cao khi vận hành liên tục.

Nguyên lý hoạt động của máy hàn khuôn laser dạng cần trục HT-MDS-QCW

Nguồn Fiber Laser phát tia laser có bước sóng 1080 nm và truyền qua cáp quang đến đầu hàn. Hệ thống thấu kính sẽ hội tụ tia laser thành điểm có mật độ năng lượng rất cao trên bề mặt vật liệu.

Khi tia laser tác động lên kim loại:

Kim loại hấp thụ năng lượng laser.
Vùng hàn nóng chảy cục bộ.
Hai bề mặt vật liệu hòa quyện với nhau.
Sau khi laser dừng phát, kim loại nguội nhanh và tạo thành mối hàn chắc chắn.

Đầu hàn được gắn trên hệ thống tay đòn hai khớp giúp điều chỉnh linh hoạt theo nhiều góc độ, đồng thời camera CCD hỗ trợ quan sát thời gian thực để đảm bảo độ chính xác trong suốt quá trình hàn.

Ứng dụng của máy hàn khuôn laser dạng cần trục HT-MDS-QCW

Sửa chữa khuôn ép nhựa

Hàn phục hồi khuôn
Đắp vật liệu
Sửa vết nứt
Chỉnh sửa lòng khuôn

Sửa chữa khuôn dập

Khuôn dập nguội
Khuôn dập nóng
Khuôn đúc áp lực
Khuôn rèn

Gia công cơ khí chính xác

Jig & Fixture
Chi tiết CNC
Dụng cụ cắt
Linh kiện cơ khí

Gia công kim loại tấm

Inox
Thép carbon
Nhôm
Đồng
Titan
Hợp kim niken

Công nghiệp ô tô

Khung xe
Giá đỡ
Linh kiện động cơ
Linh kiện thân xe
Thiết bị điện tử
Tủ điện
Vỏ thiết bị
Linh kiện chính xác
Thiết bị đo lường

Chế tạo máy

Khung máy
Bệ máy
Kết cấu cơ khí
Thiết bị tự động hóa

Hàn sửa chữa tại hiện trường

Nhờ tay đòn có phạm vi làm việc lớn và hệ thống bánh xe, máy có thể thực hiện hàn sửa trực tiếp trên khuôn hoặc thiết bị mà không cần tháo rời, giúp giảm thời gian dừng máy và chi phí bảo trì.
