Máy cắt laser Fiber LF6020LN II 12000W – Giải pháp cắt kim loại chính xác cao tốc độ tuyệt đối

Máy cắt laser fiber LF6020LN II 12000W là dòng máy cắt kim loại CNC công suất lớn được thiết kế dành cho các doanh nghiệp gia công cơ khí hiện đại. Với nguồn laser MAX 12000W, đầu cắt thông minh BOCI BLT442, hệ điều hành FSCUT6000E và kết cấu khung máy công nghiệp siêu bền, thiết bị mang lại hiệu suất cắt vượt trội trên thép carbon, inox, nhôm, đồng và nhiều vật liệu kim loại khác.

Máy phù hợp cho các nhà máy sản xuất kết cấu thép, thang máy, tủ điện, cơ khí chính xác, thiết bị công nghiệp, ô tô và đóng tàu.

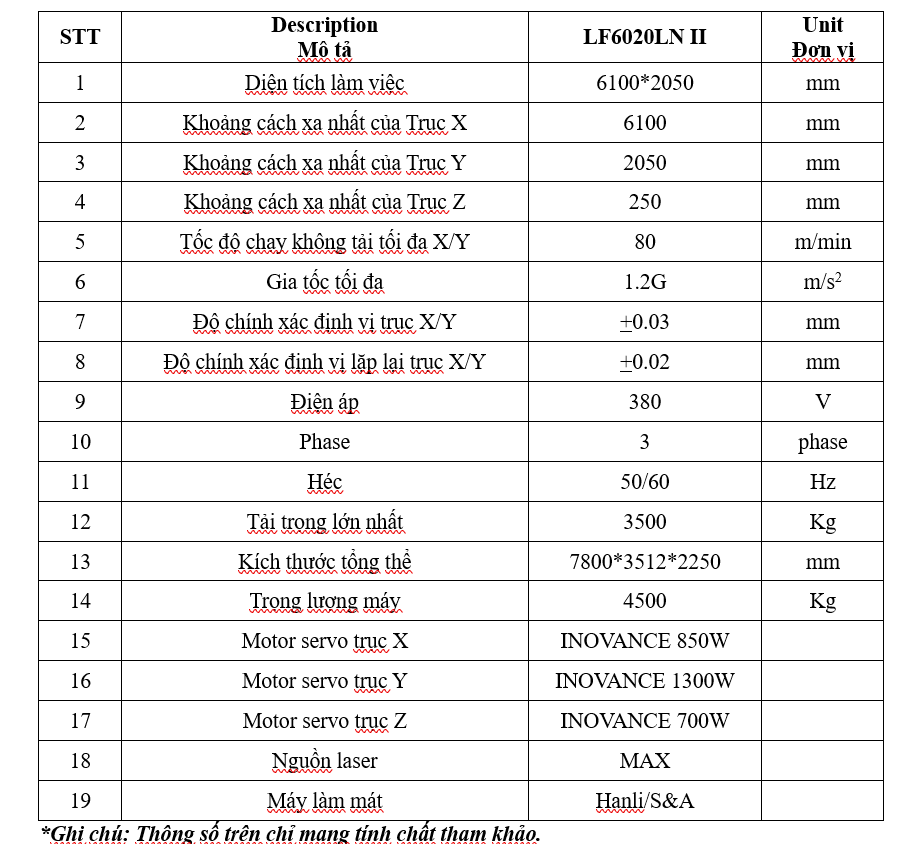

Thông số kỹ thuật máy cắt laser Fiber LF6020LN II 12000W

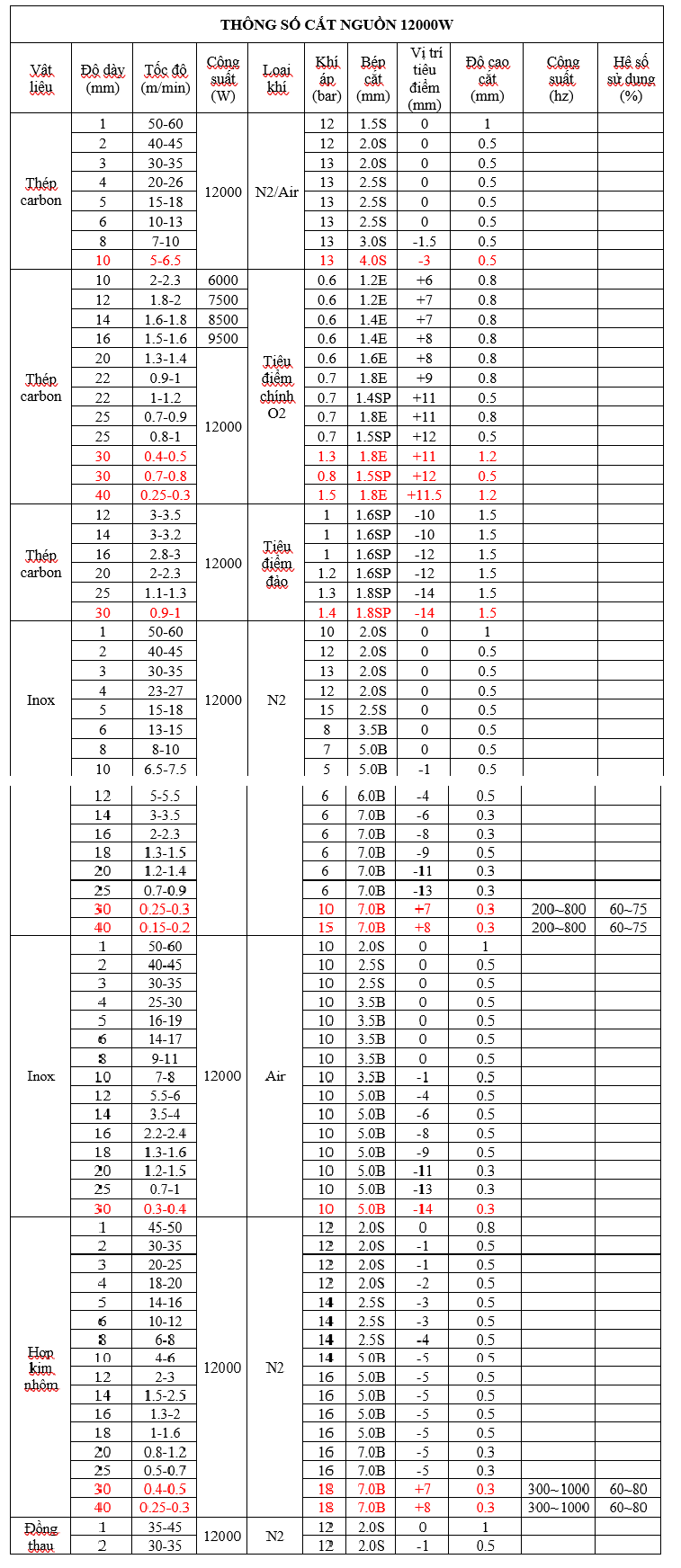

Thông số cắt của máy cắt laser Fiber LF6020LN II 12000W

Cấu hình linh kiện của máy cắt laser Fiber LF6020LN II 12000W

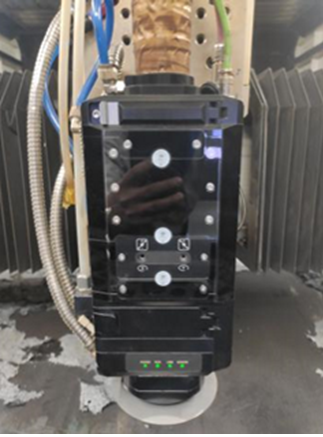

Đầu cắt laser BOCI BLT442

Đầu cắt laser thông minh BOCI BLT442 được thiết kế chuyên dụng cho máy laser công suất lớn 12000W.

Ưu điểm nổi bật:

• Tự động điều chỉnh tiêu cự.
• Tự động thay đổi vị trí lấy nét theo độ dày vật liệu.
• Tốc độ lấy nét nhanh hơn gấp 10 lần so với điều chỉnh thủ công.
• Nâng cao chất lượng cắt và khả năng đục lỗ.
• Giảm thời gian thiết lập sản xuất.

Nguồn laser MAX 12000W

Nguồn phát laser MAX thuộc nhóm thương hiệu laser hàng đầu thế giới.

Ưu điểm:

• Hiệu suất chuyển đổi quang điện cao.
• Tia laser ổn định.
• Tiêu thụ điện năng thấp.
• Tuổi thọ lên đến 100.000 giờ.
• Chi phí bảo trì thấp.

Khả năng cắt:

• Thép carbon dày.
• Inox dày.
• Nhôm.
• Đồng.
• Đồng thau.
• Tôn mạ kẽm.

Động cơ Servo Inovance

Trang bị động cơ và driver servo Inovance cho toàn bộ trục X-Y-Z.

Lợi ích:

• Tăng tốc nhanh.
• Định vị chính xác.
• Hoạt động ổn định.
• Giảm rung động khi cắt tốc độ cao.
• Tăng tuổi thọ hệ thống truyền động.

Hệ điều hành CypCut FSCUT6000E

Hệ điều hành điều khiển laser CNC nổi tiếng từ Thượng Hải.

Tính năng:

• Tự động nesting tối ưu vật liệu.
• Tự động điều chỉnh thông số cắt.
• Hỗ trợ nhiều định dạng CAD.
• Theo dõi trạng thái máy theo thời gian thực.
• Dễ dàng vận hành và đào tạo.

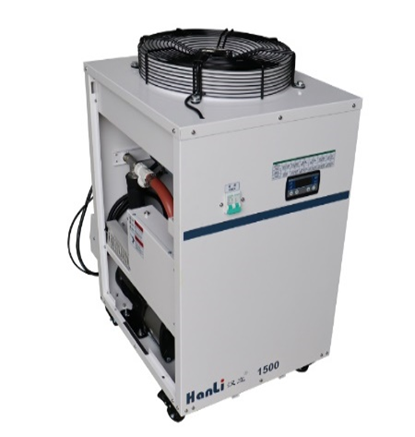

Hệ thống làm mát HANLI / S&A

Bộ làm mát công nghiệp chuyên dụng cho laser công suất cao.

Chức năng:

• Kiểm soát nhiệt độ chính xác.
• Tự động cảnh báo quá nhiệt.
• Tự động khởi động và dừng.
• Bảo vệ nguồn laser và đầu cắt.

Hệ thống bôi trơn tự động

Máy được trang bị hệ thống nạp dầu tự động giúp:

• Giảm ma sát.
• Tăng tuổi thọ ray trượt.
• Giảm chi phí bảo trì.
• Duy trì độ chính xác lâu dài.

Thanh răng bánh răng YYC Đài Loan

Hệ truyền động YYC nổi tiếng về độ chính xác cao.

Ưu điểm:

• Khả năng chịu tải lớn.
• Hoạt động ổn định.
• Độ chính xác cao.
• Đảm bảo chuyển động mượt mà ở tốc độ cao.

Thanh ray dẫn hướng GWEIKE

Thanh ray chất lượng cao giúp:

• Chuyển động ổn định.
• Giảm rung lắc.
• Nâng cao độ chính xác gia công.
• Duy trì độ bền lâu dài.

Hộp giảm tốc MotoReducer – Pháp

Đặc điểm:

• Tuổi thọ lên đến 100.000 giờ.
• Độ chính xác truyền động cao.
• Hiệu suất truyền tải lớn.
• Hoạt động ổn định trong môi trường công nghiệp.

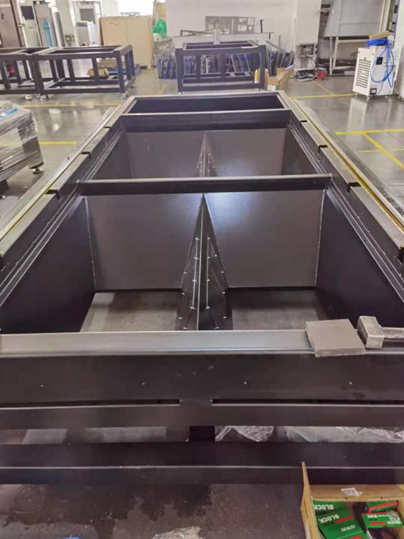

Kết cấu máy siêu bền

• Khung sườn máy công nghiệp hạng nặng
• Khung máy được chế tạo bằng thép hàn nguyên khối.

Ưu điểm

• Chống rung hiệu quả.
• Chịu tải trọng lớn.
• Không biến dạng trong thời gian dài.
• Thích hợp cho laser công suất từ 10.000W trở lên.
• Tuổi thọ trên 20 năm.

Công nghệ khung sườn 4 cáp cải tiến

GWEIKE nâng cấp kết cấu khung bằng hệ thống 4 cáp treo.

Hiệu quả:

• Phân bổ tải trọng đồng đều.
• Giảm ứng suất khung.
• Tăng tuổi thọ kết cấu lên gấp đôi.
• Nâng cao độ ổn định khi gia công liên tục.

Giàn nhôm hàng không thế hệ thứ 3

Được sản xuất bằng công nghệ ép đùn 4300 tấn theo tiêu chuẩn hàng không vũ trụ.

Đặc tính:

• Hợp kim nhôm 6061-T6.
• Trọng lượng nhẹ.
• Độ cứng cao.
• Chống oxy hóa.
• Chống ăn mòn.
• Gia tốc nhanh hơn.
• Tăng đáng kể tốc độ xử lý.

Nguyên lý hoạt động của máy cắt laser Fiber LF6020LN II 12000W

Máy cắt laser fiber LF6020LN II hoạt động dựa trên nguyên lý sử dụng chùm tia laser mật độ năng lượng cực cao để nung chảy hoặc bốc hơi kim loại tại vị trí cần gia công.

Bước 1: Tạo tia laser

Nguồn laser MAX 12000W tạo ra chùm tia laser sợi quang có bước sóng khoảng 1064nm với mật độ năng lượng rất lớn.

Bước 2: Truyền dẫn tia laser

Tia laser được truyền qua cáp quang đến đầu cắt BOCI BLT442 mà không bị suy hao năng lượng đáng kể.

Bước 3: Hội tụ năng lượng

Đầu cắt BOCI BLT442 sử dụng hệ thống thấu kính hội tụ để tập trung tia laser thành một điểm cực nhỏ chỉ vài phần trăm milimet.

Tại điểm hội tụ:

• Nhiệt độ có thể đạt trên 10.000°C.
• Kim loại nóng chảy hoặc bay hơi ngay lập tức.
• Tạo ra đường cắt cực mịn và chính xác.

Bước 4: Khí hỗ trợ thổi xỉ

Khí Oxy, Nitơ hoặc khí nén được phun đồng thời qua đầu cắt nhằm:

• Thổi sạch kim loại nóng chảy.
• Tăng tốc độ cắt.
• Giảm bavia.
• Làm mát vùng gia công.

Bước 5: Điều khiển CNC thông minh

Hệ điều hành CypCut FSCUT6000E điều khiển:

• Chuyển động trục X-Y-Z.
• Công suất laser.
• Tốc độ cắt.
• Áp suất khí.
• Tiêu cự đầu cắt.

Toàn bộ quá trình được thực hiện hoàn toàn tự động với độ chính xác ±0.03mm.

Ứng dụng của máy cắt laser Fiber LF6020LN II 12000W

Ngành kết cấu thép

• Dầm thép
• Bản mã
• Khung nhà thép tiền chế

Ngành thang máy

• Cabin inox
• Vách thang máy
• Linh kiện cơ khí

Ngành điện

• Tủ điện
• Máng cáp
• Tủ điều khiển

Ngành ô tô

• Chi tiết thân xe
• Giá đỡ
• Phụ kiện kim loại

Ngành nội thất kim loại

• Vách trang trí
• Cửa thép
• Lan can
• Bàn ghế kim loại

Ngành cơ khí chính xác

• Chi tiết máy
• Khuôn mẫu
• Thiết bị công nghiệp

Lý do nên máy cắt laser Fiber LF6020LN II 12000W?

• Nguồn laser MAX 12000W mạnh mẽ
• Đầu cắt thông minh BOCI BLT442
• Điều khiển FSCUT6000E hiện đại
• Động cơ Servo Inovance chính xác cao
• Khung máy siêu nặng chống rung hiệu quả
• Bàn cắt lớn 6100×2050mm
• Tốc độ cắt nhanh, tiết kiệm chi phí sản xuất
• Phù hợp vận hành 24/7 trong môi trường công nghiệp
