Máy ép thủy lực tốc độ cao GM Yangli – Giải pháp ép kim loại hiệu suất cao

Máy ép thủy lực tốc độ cao GM Yangli là dòng máy công nghiệp chuyên dùng trong các ứng dụng dập, ép, kéo vuốt và tạo hình kim loại với yêu cầu về lực ép lớn, tốc độ cao và độ chính xác vượt trội. Với thiết kế khung thép nguyên khối cùng hệ thống thủy lực tiên tiến, dòng máy này mang lại hiệu quả sản xuất cao, vận hành bền bỉ và đáp ứng tốt nhu cầu gia công trong môi trường công nghiệp hiện đại.

Dòng GM đặc biệt phù hợp cho các doanh nghiệp hoạt động trong lĩnh vực cơ khí chế tạo, ô tô, điện tử, gia công kim loại tấm và công nghiệp nặng.

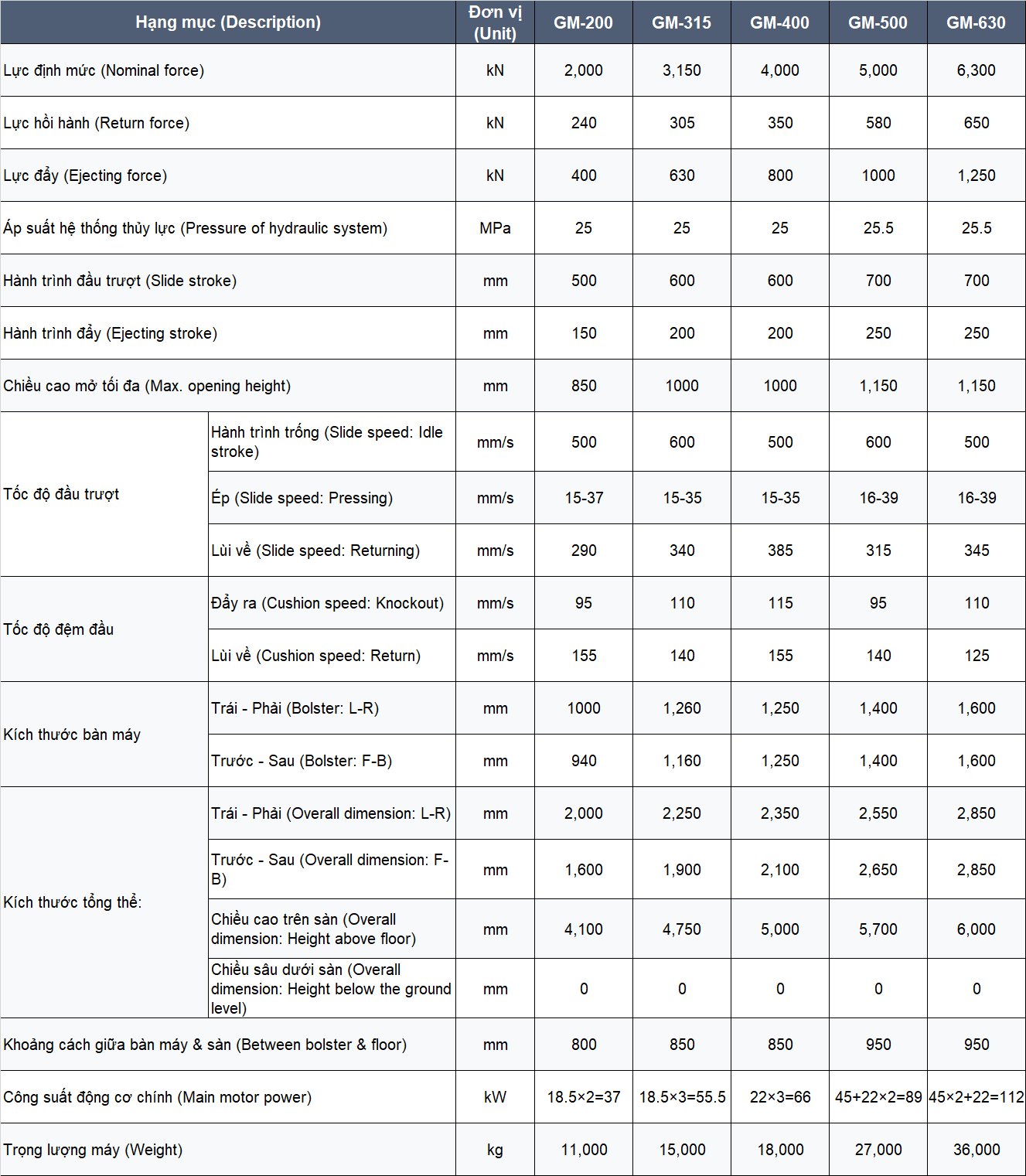

Thông số kỹ thuật máy ép thủy lực tốc độ cao GM Yangli

Cấu tạo của máy ép thủy lực tốc độ cao GM Yangli

Khung máy (Frame)

• Toàn bộ khung được chế tạo từ thép hàn nguyên khối bằng công nghệ tạo hình thép tấm.
• Kết cấu khung kín giúp tăng độ cứng vững, giảm rung lắc khi máy hoạt động ở tải trọng lớn.
• Khả năng chịu lực cao, hạn chế biến dạng trong quá trình ép.

Bàn trượt (Slide / Ram)

• Là bộ phận chuyển động lên xuống để tạo lực ép lên phôi.
• Được thiết kế để hoạt động với tốc độ cao, giúp tăng năng suất.
• Áp suất, tốc độ và hành trình bàn trượt có thể điều chỉnh theo nhu cầu gia công.

Hệ thống dẫn hướng

• Sử dụng dẫn hướng 4 góc – 8 mặt.
• Giúp bàn trượt di chuyển chính xác, ổn định.
• Tăng khả năng chịu tải lệch tâm khi ép các chi tiết không cân đối.

Xi lanh thủy lực (Hydraulic Cylinder)

Là cơ cấu tạo lực chính của máy.

Gồm:

• Thân xi lanh
• Piston
• Ty piston
• Chuyển đổi áp suất dầu thành lực ép lớn.

Hệ thống thủy lực

Bao gồm:

• Bơm thủy lực
• Van điều khiển
• Van cartridge / van cắm
• Van nạp trước (Prefill valve)
• Bình dầu
• Đường ống dầu

Chức năng:

• Cung cấp dầu áp suất cao cho xi lanh.
• Điều khiển các chuyển động:
• Hạ nhanh
• Ép chậm
• Hồi nhanh

Trạm bơm (Pump Station)

• Nơi đặt động cơ và bơm thủy lực.
• Được lắp trực tiếp trên khung máy.
• Giúp giảm diện tích lắp đặt và dễ vận chuyển.

Bàn làm việc (Bolster / Worktable)

• Nơi đặt khuôn hoặc phôi gia công.
• Có kích thước lớn, chịu tải cao.
• Đảm bảo độ phẳng và độ cứng khi ép.

Hệ thống đẩy phôi (Ejector)

Dùng để:

• Đẩy sản phẩm ra khỏi khuôn
• Hỗ trợ tháo phôi sau khi ép

Đặc biệt hữu ích trong dập vuốt sâu hoặc ép định hình.

Hệ thống điều khiển điện

Sử dụng PLC của OMRON.

Điều khiển tự động các chu trình ép:

• Hạ bàn trượt
• Ép
• Giữ áp
• Hồi về

Màn hình điều khiển giúp cài đặt thông số dễ dàng.

Hệ thống bôi trơn

• Áp dụng bôi trơn tập trung tại các vị trí dẫn hướng.
• Giảm ma sát, hạn chế mài mòn.
• Tăng tuổi thọ linh kiện.

Tủ điện

Chứa:

• PLC
• Contactor
• Relay
• Biến tần (nếu có)

Điều khiển và bảo vệ toàn bộ hệ thống điện của máy.

Nguyên lý hoạt động của máy ép thủy lực tốc độ cao GM Yangli

Nguyên lý hoạt động của máy ép thủy lực tốc độ cao khung kín dòng GM dựa trên định luật Pascal: áp suất tác dụng lên chất lỏng trong hệ kín sẽ truyền nguyên vẹn theo mọi hướng. Nhờ đó, máy có thể tạo ra lực ép rất lớn từ hệ thống thủy lực.

Quy trình hoạt động

Khởi động hệ thống thủy lực

• Khi máy vận hành, động cơ điện kéo bơm thủy lực hoạt động.
• Bơm hút dầu từ thùng dầu và nén dầu đến áp suất cao.
• Dầu áp suất cao được đưa vào hệ thống van điều khiển.

Hạ nhanh bàn trượt (Fast Down)

• Van nạp trước (Prefill Valve) mở để dầu chảy nhanh vào xi lanh chính.
• Bàn trượt (Slide/Ram) di chuyển xuống với tốc độ cao nhưng áp lực thấp.

Mục đích:

• Rút ngắn thời gian chu kỳ
• Tăng năng suất sản xuất
• Đây là giai đoạn tiếp cận phôi.

Ép gia công (Pressing)

Khi bàn trượt chạm phôi hoặc khuôn:

• Hệ thống chuyển từ hạ nhanh sang ép chậm có tải.

Van thủy lực điều chỉnh lưu lượng dầu để:

• Giảm tốc độ
• Tăng áp suất

Lúc này:

• Xi lanh thủy lực tạo lực ép lớn lên phôi.

Phôi được:

• Dập
• Uốn
• Kéo vuốt
• Định hình

Lực ép được tạo theo công thức:

• F = P × A

Trong đó:

• F = Lực ép (N)
• P = Áp suất dầu (Pa)
• A = Diện tích piston (m²)

=> Áp suất càng lớn hoặc piston càng lớn thì lực ép càng cao.

Giữ áp (Pressure Holding)

Sau khi đạt lực ép yêu cầu, hệ thống giữ áp trong thời gian cài đặt.

Mục đích:

• Ổn định hình dạng sản phẩm
• Giảm đàn hồi vật liệu
• Tăng độ chính xác

Thời gian giữ áp được cài bằng PLC của OMRON.

Hồi về (Return Stroke)

• Sau khi ép xong, van đảo chiều mở.
• Dầu trong xi lanh được đưa về thùng chứa.
• Bàn trượt hồi lên với tốc độ cao.

Nhờ hệ thống van tối ưu:

• Thời gian hồi nhanh
• Giảm tổn thất năng lượng

Đẩy phôi (Ejecting) – nếu có

Hệ thống ejector hoạt động để:

• Đẩy sản phẩm khỏi khuôn
• Hỗ trợ lấy phôi ra ngoài

Bước này thường dùng trong:

• Dập vuốt sâu
• Ép tạo hình phức tạp

Chu trình hoạt động tổng quát

Máy GM thường vận hành theo chu trình:

Khởi động → Hạ nhanh → Ép chậm → Giữ áp → Hồi nhanh → Đẩy phôi → Kết thúc chu kỳ

Ứng dụng của máy ép thủy lực tốc độ cao GM Yangli

Nhờ sở hữu lực ép lớn, tốc độ cao, độ chính xác tốt và khả năng vận hành ổn định, máy ép thủy lực dòng GM được ứng dụng rộng rãi trong nhiều ngành công nghiệp gia công kim loại và sản xuất công nghiệp.

Dập tạo hình kim loại tấm

Dùng để dập, ép và tạo hình các chi tiết từ kim loại tấm như:

• Thép
• Inox
• Nhôm
• Đồng

Tạo ra các sản phẩm có hình dạng phức tạp với độ chính xác cao.

Ứng dụng trong sản xuất:

• Vỏ máy
• Tủ điện
• Linh kiện cơ khí
• Phụ kiện công nghiệp

Kéo vuốt sâu (Deep Drawing)

• Phù hợp cho các công đoạn kéo vuốt sâu yêu cầu lực ép lớn và hành trình dài.
• Giúp vật liệu biến dạng đều, hạn chế nứt hoặc nhăn bề mặt.

Sản phẩm điển hình:

• Chậu rửa inox
• Nồi, chảo kim loại
• Vỏ bình chứa
• Vỏ động cơ

Ép định hình sản phẩm công nghiệp

Máy được dùng để ép tạo hình các chi tiết có biên dạng đặc biệt như:

• Gân tăng cứng
• Rãnh
• Mặt cong
• Chi tiết dập nổi

Ứng dụng trong:

• Công nghiệp cơ khí
• Thiết bị gia dụng
• Kết cấu kim loại

Nắn chỉnh và hiệu chỉnh chi tiết

Sử dụng để:

• Nắn phẳng tấm kim loại
• Chỉnh thẳng chi tiết cong vênh
• Hiệu chỉnh sai lệch sau gia công

Phù hợp với:

• Chi tiết hàn
• Kết cấu thép
• Linh kiện cơ khí chính xác

Gia công linh kiện ô tô – xe máy

Máy ép GM được sử dụng để sản xuất:

• Vỏ xe
• Khung xe
• Giá đỡ
• Tấm gia cường
• Các chi tiết dập thân vỏ

Ngành ứng dụng:

• Ngành công nghiệp ô tô
• Ngành công nghiệp xe máy

Sản xuất thiết bị điện – điện tử

Ứng dụng để dập các chi tiết:

• Tủ điện
• Vỏ thiết bị điện
• Khung máy
• Linh kiện kim loại chính xác

Đáp ứng yêu cầu:

• Độ đồng đều cao
• Sai số thấp
• Năng suất lớn

Công nghiệp hàng không và cơ khí nặng

Với các model tải lớn như GM-500 hoặc GM-630, máy phù hợp để:

• Ép chi tiết kích thước lớn
• Gia công vật liệu dày
• Tạo hình chi tiết chịu lực cao

Ứng dụng trong:

• Ngành hàng không
• Cơ khí chế tạo
• Công nghiệp nặng

Ép khuôn chuyên dụng

Máy có thể dùng với nhiều loại khuôn:

• Khuôn dập
• Khuôn ép định hình
• Khuôn kéo vuốt
• Khuôn ép nóng / ép nguội
