Máy dập đơn điểm khung hở MC1 Yangli – Độ chính xác cao, hiệu năng cao (bản tiêu chuẩn)

Máy dập đơn điểm khung hở MC1 Yangli là dòng máy dập cơ khung hở đơn điểm (Open Front Single Point Press) cao cấp được phát triển bởi YANGLI Group, chuyên dùng cho các công đoạn đột lỗ, cắt phôi, uốn, dập nổi và tạo hình kim loại tấm.

Dòng máy này nổi bật với độ chính xác đạt chuẩn JIS cấp 1, kết cấu thân máy cứng vững, vận hành ổn định ở tốc độ cao, phù hợp cho cả sản xuất hàng loạt và dây chuyền tự động hóa công nghiệp.

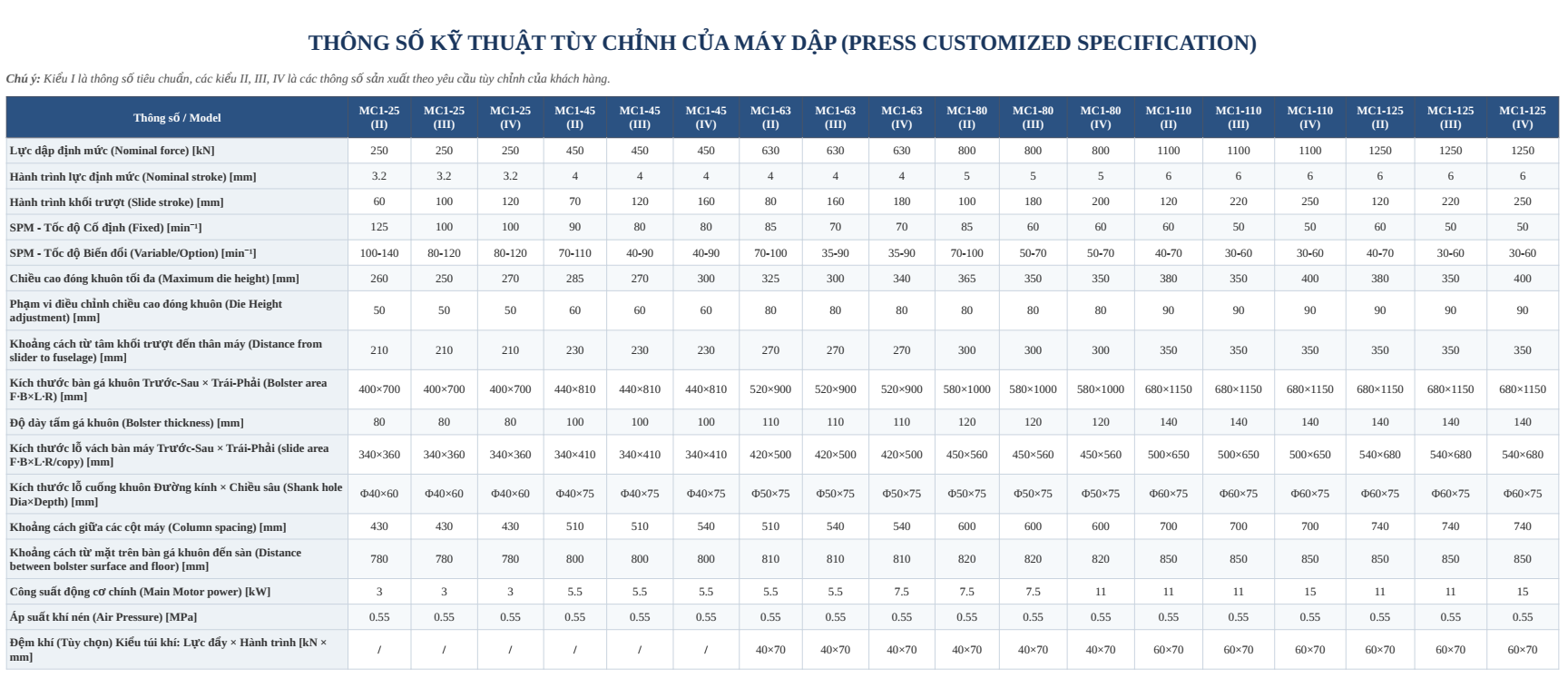

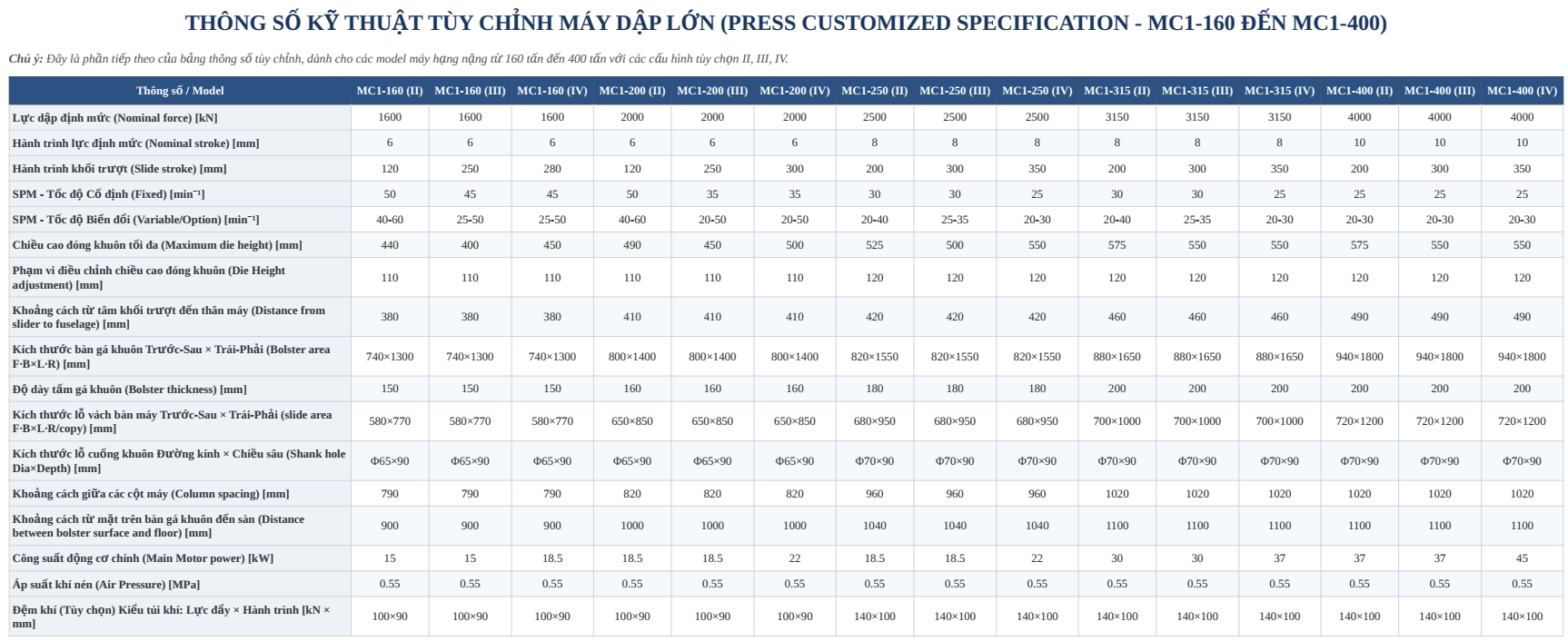

Thông số kỹ thuật máy dập đơn điểm khung hở MC1 Yangli

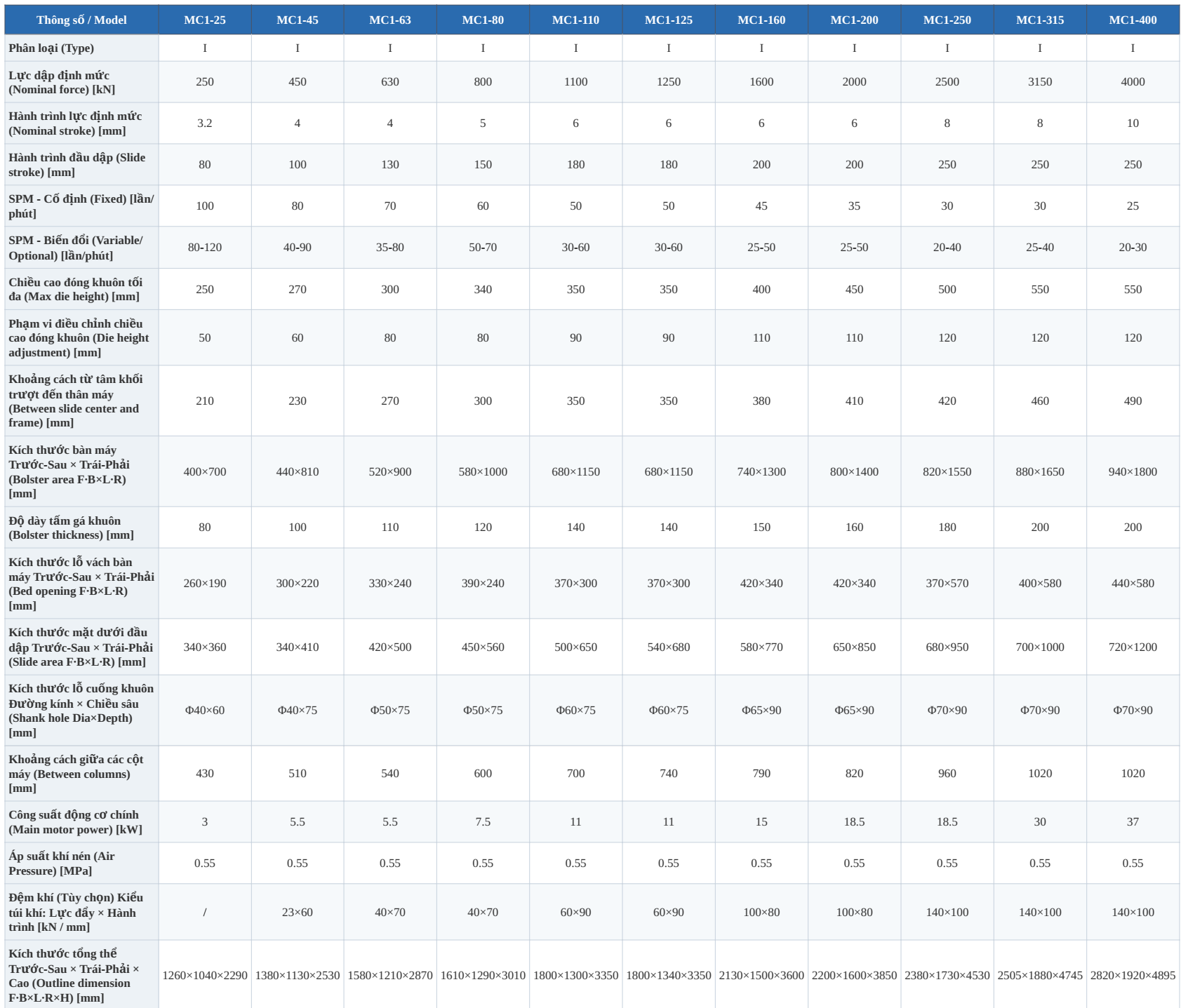

Thông số kỹ thuật máy tiêu chuẩn

Tính năng nổi bật của máy dập đơn điểm khung hở MC1 Yangli

Độ chính xác cao – đạt chuẩn JIS cấp 1

• Đảm bảo sai số cực thấp trong quá trình dập.
• Phù hợp gia công chi tiết yêu cầu độ chính xác cao như linh kiện điện tử, ô tô, thiết bị gia dụng.

Khung máy thép hàn nguyên khối, độ cứng cao

• Thân máy được hàn từ thép chất lượng cao.
• Chịu tải lớn, hạn chế rung lắc khi vận hành tốc độ cao.
• Tăng tuổi thọ khuôn và độ ổn định sản phẩm.

Hiệu suất dập cao, tốc độ ổn định

• Tốc độ dập (SPM) cố định, vận hành ổn định.
• Phù hợp sản xuất hàng loạt với năng suất cao.
• Giảm thời gian chu kỳ gia công.

Ly hợp ma sát khô kết hợp phanh

• Đóng/ngắt truyền động nhanh.
• Giúp máy dừng chính xác tại vị trí mong muốn.
• Tăng độ an toàn khi vận hành.

Hệ thống dẫn hướng 6 mặt / 8 mặt siêu ổn định

• Model tiêu chuẩn: ray dẫn hướng 6 mặt.
• Model lớn MC1-315 / MC1-400: ray dẫn hướng 8 mặt.
• Giảm rung đầu trượt, tăng độ chính xác khi dập tải nặng.

Bảo vệ quá tải thủy lực

• Tự động ngắt khi lực dập vượt ngưỡng.
• Bảo vệ khuôn, trục khuỷu và các cơ cấu truyền động.
• Giảm nguy cơ hỏng hóc lớn.

Điều chỉnh hành trình/khuôn dễ dàng

• MC1-25: chỉnh tay + hiển thị số.
• Từ MC1-45 trở lên: chỉnh điện + màn hình số.
• Giúp thay khuôn nhanh, setup dễ.

Xi lanh cân bằng tải

• Giảm tải trọng tác động lên đầu trượt.
• Hạn chế mài mòn cơ khí.
• Tăng độ bền máy khi chạy liên tục.

Hệ thống bôi trơn tự động

• Bơm mỡ cưỡng bức bằng điện.
• Giảm ma sát và nhiệt sinh ra.
• Giúp máy hoạt động bền bỉ hơn.

Điều khiển thông minh bằng PLC

• PLC thương hiệu quốc tế.
• Có cam điện tử và bảng điều khiển tích hợp.
• Dễ cài đặt thông số sản xuất.
• Hỗ trợ kết nối tự động hóa.

Khả năng mở rộng tự động hóa

Tùy chọn thêm:

• Đệm khí (Air cushion)
• Rèm chắn sáng an toàn
• Motor biến tần
• Bộ cấp phôi tự động
• Robot gắp phôi

=> Phù hợp xây dựng dây chuyền dập tự động hoàn chỉnh.

Nguyên lý hoạt động của máy dập đơn điểm khung hở MC1 Yangli

Máy dập cơ MC1 hoạt động theo nguyên lý biến chuyển động quay của motor thành chuyển động tịnh tiến lên/xuống của đầu trượt (slide) để tạo lực ép lên phôi kim loại thông qua bộ khuôn.

Motor tạo chuyển động quay

Khi khởi động, động cơ điện (main motor) quay liên tục.

Chuyển động quay được truyền qua:

• Puly / dây đai
• Bánh đà (Flywheel)

Vai trò bánh đà:

• Tích trữ động năng.
• Giúp cung cấp lực dập lớn tức thời mà không cần motor công suất quá lớn.

Ly hợp truyền động

Khi máy nhận lệnh dập:

• Ly hợp ma sát khô (Dry Clutch) đóng lại.
• Năng lượng từ bánh đà truyền sang trục khuỷu (Crankshaft).

Khi dừng:

• Ly hợp tách ra.
• Phanh (Brake) giữ trục tại vị trí chính xác.

➡ Điều này giúp máy dập nhanh nhưng vẫn dừng đúng điểm.

Trục khuỷu biến quay thành tịnh tiến

Trục khuỷu nối với:

• Tay biên (Connecting Rod)
• Đầu trượt (Ram / Slide)
• Nguyên lý giống động cơ piston:
• Trục quay → tay biên chuyển động
• Tay biên kéo đầu trượt lên xuống theo phương thẳng đứng

Đầu trượt ép khuôn

Đầu trượt mang chày (Punch) đi xuống.

Bên dưới là:

• Cối (Die)
• Phôi kim loại đặt trên bàn máy (Bolster)

Khi chày đi xuống:

• Kim loại bị nén giữa Punch + Die

Xảy ra các quá trình:

• Đột lỗ
• Cắt
• Uốn
• Dập nổi
• Tạo hình

Điểm sinh lực lớn nhất

Lực dập lớn nhất xuất hiện tại vùng gần điểm chết dưới (Bottom Dead Center – BDC).

Ở vị trí này:

• Moment cơ học lớn nhất
• Áp lực lên phôi cao nhất
• Kim loại biến dạng theo khuôn

Hồi vị sau khi dập

Sau khi hoàn tất:

• Trục khuỷu tiếp tục quay
• Đầu trượt đi lên
• Sản phẩm được lấy ra hoặc đẩy ra tự động

Chu kỳ lặp lại:

Nạp phôi → Dập → Nhả sản phẩm → Nạp phôi mới

Các hệ thống hỗ trợ trong MC1

Hệ thống dẫn hướng 6/8 mặt

• Giữ đầu trượt di chuyển thẳng
• Giảm rung lắc
• Tăng độ chính xác khi dập

Bảo vệ quá tải thủy lực

Nếu lực vượt mức:

• Van thủy lực xả áp
• Tránh gãy khuôn / hỏng trục

Bôi trơn tự động

• Bơm mỡ đến các điểm ma sát
• Giảm mài mòn cơ khí

PLC điều khiển

Quản lý:

• Số nhịp dập
• Hành trình
• Chế độ đơn / liên tục
• Tín hiệu an toàn

Ứng dụng của máy dập đơn điểm khung hở MC1 Yangli

Ngành ô tô – xe máy

Gia công:

• Bản mã
• Giá đỡ
• Khung kim loại
• Linh kiện thân vỏ

Ngành điện – điện tử

Sản xuất:

• Terminal
• Connector
• Vỏ tủ điện
• Lá đồng dẫn điện

Ngành gia dụng

Ứng dụng trong:

• Vỏ máy giặt
• Tủ lạnh
• Điều hòa
• Phụ kiện inox

Ngành cơ khí chế tạo

Thực hiện:

• Đột lỗ
• Cắt phôi
• Dập định hình
• Tạo gân tăng cứng

Ngành xây dựng – nội thất

Gia công:

• Pat liên kết
• Phụ kiện cửa nhôm
• Bản lề
• Kệ kim loại
