Máy gia công khoan phay CNC Jirfine T-13

Máy gia công khoan phay CNC Jirfine T-13

Giá bán:Liên hệ

Kiểu máy BT30
Xuất xứ Trung Quốc
Thương hiệu Jirfine

Liên hệ tổng đài đặt hàng

Bấm phím 1 để liên hệ phòng kinh doanh

0934 493 909

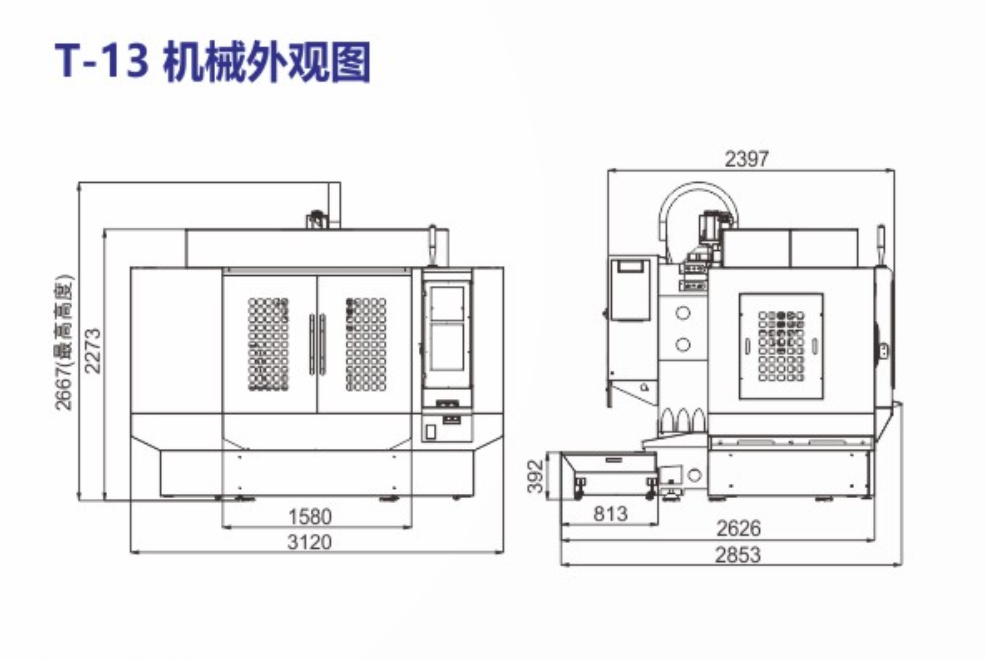

Giới thiệu sản phẩm

Máy gia công khoan phay CNC Jirfine T-13 – Giải pháp gia công chính xác và hiệu suất cao

Giới thiệu máy gia công khoan phay CNC Jirfine T-13

Máy gia công khoan phay CNC Jirfine T-13 là dòng máy CNC hiện đại, được thiết kế chuyên biệt cho các yêu cầu gia công tốc độ cao, độ chính xác lớn và độ ổn định vượt trội. Máy đặc biệt phù hợp với các ngành công nghiệp đang phát triển mạnh tại Việt Nam như năng lượng mới, truyền thông, điện tử và cơ khí chính xác.

Với kết cấu tối ưu, trục chính truyền động trực tiếp và hành trình gia công lớn, T-13 không chỉ nâng cao năng suất mà còn đảm bảo chất lượng gia công ổn định trong sản xuất liên tục.

Đặc điểm nổi bật của máy gia công khoan phay CNC Jirfine T-13

Kết cấu máy cứng vững, tối ưu động học

Các bộ phận chuyển động chính như hộp trục chính, bàn làm việc và bàn trượt được thiết kế theo kết cấu nhẹ nhưng có độ cứng cao. Toàn bộ thân máy được tính toán bằng phân tích phần tử hữu hạn (FEM), kết hợp bố trí gân tăng cứng hợp lý, giúp:

Giảm rung động khi gia công tốc độ cao
Nâng cao độ chính xác và độ lặp lại
Tăng tuổi thọ máy và dao cụ

Trục chính truyền động trực tiếp – Gia công ren hoàn hảo

T-13 sử dụng trục chính truyền động trực tiếp, tốc độ được xuất thẳng từ trục động cơ, giúp loại bỏ tổn thất truyền động trung gian. Nhờ đó, máy đạt được:

Khả năng gia công ren chất lượng cao
Bề mặt chi tiết mịn, sắc nét
Hiệu suất cắt gọt ổn định trong thời gian dài

Hành trình trục X/Y lớn – Gia công chi tiết kích thước lớn

Với hành trình trục X/Y vượt trội, trung tâm gia công T-13 khắc phục hoàn toàn hạn chế của các dòng máy khoan – taro truyền thống, cho phép gia công hiệu quả:

Các chi tiết nhôm tấm kích thước lớn
Kết cấu khung, vỏ máy, bộ phận công nghiệp
Linh kiện yêu cầu gia công nhiều nguyên công trên một lần gá

Tính Năng và thông số của máy gia công khoan phay CNC Jirfine T-13

Kết cấu thân máy độ cứng cao

Thân máy sử dụng gang đúc HT300, nhiệt độ nóng chảy thấp (1145–1250°C), độ co ngót nhỏ khi đông đặc, cường độ và độ cứng cao, khả năng giảm chấn tốt, đảm bảo độ chính xác lâu dài.
Xử lý ủ khử ứng suất, loại bỏ ứng suất dư bên trong vật đúc, tăng độ ổn định.
Thiết kế kết cấu thân máy nguyên khối, gia cường nhiều gân tăng cứng, kết hợp gia cường theo phương lực cắt, giúp tăng đáng kể độ cứng tổng thể, nâng cao độ ổn định gia công và kéo dài tuổi thọ máy.

Hệ thống thay dao servo tốc độ cao

Thời gian đổi dao chỉ 1.4 giây, nâng cao đáng kể hiệu suất gia công.
Ổ dao tiêu chuẩn dung lượng lớn, 21 dao.

Trục chính

Thiết kế trục chính đặc biệt, chịu tải mô-men xoắn lớn, chuẩn BT30, độ cứng cao, thậm chí có thể đạt độ cứng tương đương BT40.

Hành trình trục X/Y siêu dài

Hành trình lớn, vượt qua giới hạn của các máy truyền thống khi gia công chi tiết kích thước lớn.

Trục Z thiết kế ray trượt cỡ lớn

Sử dụng ray trượt gia cường, tăng độ cứng đầu trục chính.

Phân tích kết cấu bằng mô phỏng phần tử hữu hạn

Thiết kế kết cấu và bố trí gân tăng cứng hợp lý, nâng cao độ cứng tổng thể của máy.

Trục chính truyền động trực tiếp

Chuẩn BT30 – 20.000 vòng/phút, truyền động trực tiếp.
Tốc độ đầu ra cao, cho chất lượng gia công bề mặt vượt trội.

Hệ thống dẫn hướng ba trục

Sử dụng ray trượt tuyến tính đặc biệt, thiết kế đỡ hoàn toàn, chịu tải lớn, di chuyển nhanh, định vị chính xác.

Bệ máy và kết cấu đúc

Bệ máy sử dụng gang đúc chất lượng cao, kết hợp bố trí gân hợp lý, xử lý ủ nhiều lần, đảm bảo độ cứng, độ ổn định và độ chính xác gia công lâu dài.

Kích thước bàn làm việc

Kích thước vùng làm việc: 1100 × 500 mm
Tải trọng bàn: 400 kg

Cấu hình hệ thống

Trang bị hệ điều khiển FANUC 0i-MF thế hệ mới, hiệu năng cao, tốc độ cao, độ chính xác cao.
Ứng dụng công nghệ gia công tiên tiến, độ chính xác, tốc độ và độ ổn định vượt trội.
Khả năng xử lý bề mặt cong được cải thiện gấp 2 lần.
Bù sai số đàn hồi của vít me bi hiệu quả, tăng độ chính xác hình học.
Vít me bi độ cứng cao FSSB, rút ngắn thời gian gia tốc/giảm tốc.
Hiệu suất gia công PMC tăng mạnh, tốc độ dịch chuyển nhanh đạt 1.5 lần so với thế hệ trước.

Cấu hình động cơ – Máy gia công khoan phay CNC Jirfine T-13 (FANUC 0i-MF)

Trục	Model động cơ	Công suất	Mô-men xoắn
X	αiS12/4000	3 kW	48 Nm
Y	αiS12/4000	3 kW	48 Nm
Z	βiS22/3000-B	3 kW	48 Nm
Trục chính	αiI2/20000-B	3.7/9 kW	28.7 Nm
Trục chính (tùy chọn)	αiI3/12000	3.7/13 kW	82.8 Nm

Khả năng gia công thực tế

Gia công cắt nặng

Dao: Dao phay D12
Vật liệu: Nhôm 6061
Chiều sâu cắt: 30 mm
Bước dao: 3 mm
Tốc độ trục chính: 8000 vòng/phút
Lượng chạy dao: 3000 mm/phút

Gia công taro bước lớn

Vật liệu: Thép 45
Taro: M16 × 2.0
Chiều sâu taro: 30 mm
Tốc độ trục chính: 400 vòng/phút
Lượng chạy dao: 800 mm/phút

Ứng dụng của máy gia công khoan phay CNC Jirfine T-13

Nhờ khả năng gia công linh hoạt và chính xác, T-13 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành năng lượng mới: Gia công khung pin năng lượng mặt trời, vỏ pin lithium, linh kiện xe điện, các chi tiết nhôm và hợp kim nhẹ yêu cầu độ chính xác cao.
Ngành truyền thông – viễn thông: Gia công vỏ thiết bị, khung kết cấu, bộ tản nhiệt và linh kiện cho trạm phát sóng, thiết bị truyền dẫn tín hiệu.
Ngành điện tử – bán dẫn: Gia công linh kiện chính xác, bảng nhôm, đồ gá và các chi tiết có dung sai nhỏ, bề mặt hoàn thiện cao.
Gia công cơ khí chính xác và khuôn mẫu: Khoan, phay, taro các chi tiết cơ khí, khuôn mẫu, đồ gá với yêu cầu cao về độ ổn định và độ lặp lại.
Sản xuất công nghiệp hàng loạt: Phù hợp cho các dây chuyền sản xuất cần tốc độ cao – độ chính xác ổn định – hành trình lớn, giúp tối ưu chi phí và năng suất.
