Máy Xung Điện CNC hai đầu 120S+ Pro – Giải Pháp Gia Công EDM Chính Xác Cao, Tự Động Hóa Hiện Đại

Máy xung điện CNC hai đầu 120S+ Pro DMNC là dòng máy EDM tạo hình cao cấp, được thiết kế dành cho các doanh nghiệp gia công khuôn mẫu, linh kiện chính xác và sản xuất công nghiệp hiện đại. Với khả năng vận hành đồng thời 2 đầu xung, máy giúp tăng năng suất gấp đôi, tối ưu chi phí và thời gian gia công.

Trang bị hệ điều hành Windows cùng phần mềm điều khiển CNC 4 trục đồng bộ, 120S+ Pro mang lại trải nghiệm vận hành thân thiện, dễ sử dụng và cực kỳ ổn định.

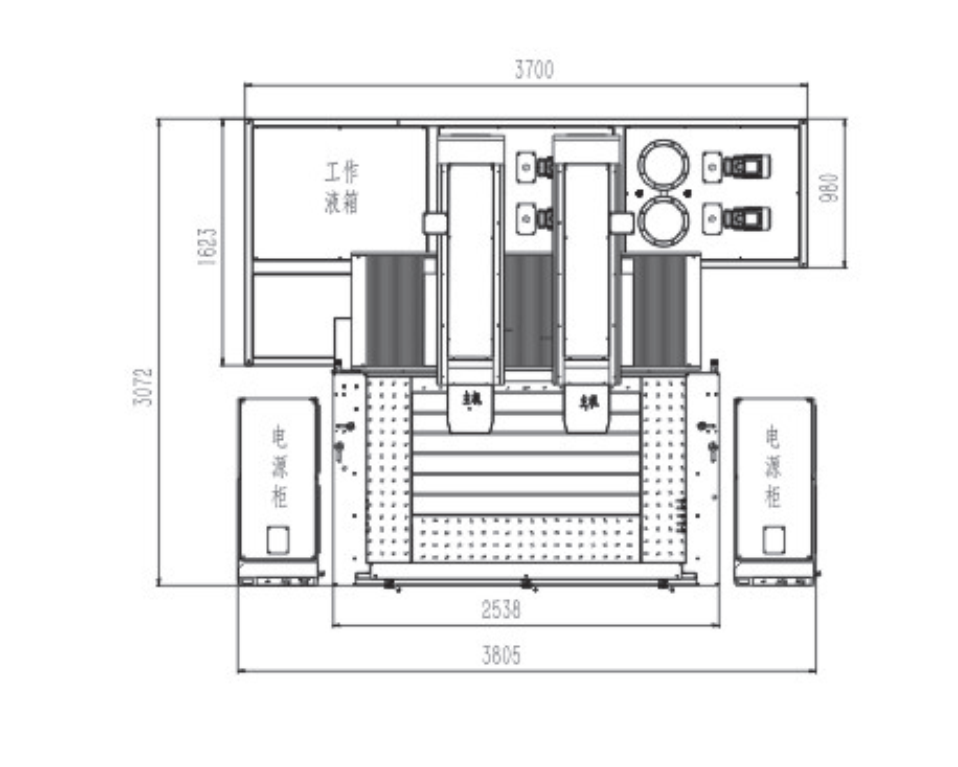

Hình ảnh máy xung điện CNC hai đầu 120S+ Pro

Thông số máy xung điện CNC hai đầu 120S+ Pro DMNC

Linh kiện tiêu chuẩn

Chức năng của máy xung điện CNC hai đầu 120S+ Pro DMNC

Gia công khuôn chính xác cao (Die Sinking EDM)

• Tạo hình lòng khuôn phức tạp (khuôn nhựa, khuôn đúc áp lực, khuôn dập).
• Gia công các chi tiết có hình dạng mà máy phay CNC không thể làm được.
• Đạt độ chính xác cao đến micron và bề mặt mịn (Ra ≤ 0.2 µm).

Gia công vật liệu siêu cứng

Làm việc hiệu quả với:

• Thép tôi (HRC cao)
• Hợp kim cứng
• Titan, Inconel…

Không bị ảnh hưởng bởi độ cứng vật liệu vì gia công bằng tia lửa điện.

Gia công đồng thời 2 điện cực (Twin-head)

Hai đầu gia công hoạt động:

• Song song → tăng năng suất
• Hoặc thay phiên → giảm thời gian chờ
• Phù hợp sản xuất hàng loạt hoặc khuôn lớn.

Gia công chi tiết phức tạp & độ sâu lớn

• Tạo rãnh sâu, lỗ nhỏ, góc sắc mà phương pháp cắt gọt khó thực hiện.
• Độ ổn định cao khi gia công chi tiết sâu.

Tự động hóa & tích hợp CNC

Điều khiển bằng hệ CNC:

• Nội suy: đường thẳng, cung tròn, xoắn ốc
• Lập trình tự động

Có thể kết hợp:

• Robot thay điện cực
• Hệ thống cấp phôi tự động

Bù sai số & đảm bảo độ chính xác

Tự động:

• Bù backlash
• Bù sai số bước trục
• Đảm bảo độ lặp lại và độ chính xác cao trong gia công hàng loạt.

Tối ưu mòn điện cực

• Giảm mòn điện cực xuống ≤ 0.1%
• Tiết kiệm chi phí điện cực và đảm bảo độ chính xác hình dạng.

Gia công tốc độ cao

Tốc độ bóc vật liệu ≥ 1000 mm³/phút

Phù hợp cả:

• Gia công thô (roughing)
• Gia công tinh (finishing)

Phụ kiện tùy chọn cho máy

Phụ kiện tùy chọn cho máy xung

Phân tích ưu điểm của máy xung điện CNC hai đầu 120S+ Pro DMNC

Gia công chính xác cao – bề mặt siêu tinh

• Độ chính xác định vị: ±0.015 mm
• Độ lặp lại: ±0.005 mm
• Độ nhám bề mặt đạt: Ra ≤ 0.2 µm (mirror finish)
• Công nghệ mạch PIKA giúp gia công bề mặt gương hoàn hảo

Phù hợp gia công:

• Khuôn nhựa, khuôn ép
• Khuôn đúc áp lực
• Linh kiện cơ khí chính xác

Hiệu suất mạnh mẽ – gia công nhanh

• Dòng gia công tối đa: 50A
• Tốc độ gia công: ≥ 1000 mm³/phút
• Gia công đồng thời 2 đầu → tăng năng suất đáng kể

Giải pháp lý tưởng cho xưởng cần:

• Sản lượng lớn
• Rút ngắn thời gian giao hàng

Tự động hóa thông minh – giảm phụ thuộc nhân công

Máy được tích hợp hàng loạt tính năng thông minh:

• AUTO machining: tự động tính toán thông số từ thô → tinh
• Database EDM chuyên gia: chọn vật liệu là chạy
• Định vị tự động: tâm lỗ, tâm trụ, 3 điểm
• Đo kiểm online: kiểm tra trực tiếp trên máy

👉 Giúp:

• Giảm phụ thuộc tay nghề
• Hạn chế lỗi vận hành
• Tăng độ ổn định sản xuất

Vận hành đa nhiệm – tối ưu thời gian

• Vừa gia công vừa chỉnh sửa chương trình NC
• Mở và xử lý nhiều file cùng lúc

Hiển thị realtime:

• Thời gian gia công
• Tốc độ
• Quỹ đạo xung

Tăng hiệu quả làm việc lên đến 20–30%

Cấu hình phần cứng cao cấp – bền bỉ lâu dài

• Servo: Panasonic / Yaskawa (Nhật Bản)
• Ray trượt: Đài Loan / Đức
• Vít me bi: Đài Loan
• Linh kiện điện: Omron, Molex, Phoenix

👉 Đảm bảo:

• Độ ổn định cao
• Tuổi thọ dài
• Ít lỗi vặt

Ứng dụng của máy xung điện CNC hai đầu 120S+ Pro DMNC

Gia công khuôn mẫu (ứng dụng chính)

• Khuôn ép nhựa (Injection mold)
• Khuôn đúc áp lực (Die casting mold)
• Khuôn dập nguội, khuôn dập liên hoàn

👉 Tạo được:

• Lòng khuôn phức tạp
• Góc sắc, rãnh sâu
• Bề mặt bóng mịn (Ra ≤ 0.2 µm)

Gia công chi tiết cơ khí chính xác

Các chi tiết có:

• Hình dạng phức tạp
• Góc trong nhỏ
• Biên dạng khó
• Gia công sau nhiệt luyện (vật liệu đã tôi cứng)

Gia công vật liệu siêu cứng & khó cắt

• Thép tôi (HRC cao)
• Carbide (hợp kim cứng)
• Titan, Inconel

👉 EDM không phụ thuộc độ cứng → xử lý tốt các vật liệu mà CNC truyền thống khó làm.

Gia công lỗ sâu, rãnh nhỏ, chi tiết tinh vi

• Lỗ nhỏ, lỗ sâu có tỷ lệ L/D lớn
• Rãnh hẹp, khe nhỏ
• Biên dạng sắc nét, góc vuông gần như tuyệt đối

Ngành công nghiệp ô tô – xe máy

• Khuôn đúc chi tiết động cơ
• Khuôn nhựa nội thất
• Linh kiện chính xác

Ngành hàng không – năng lượng

• Gia công chi tiết hợp kim chịu nhiệt
• Linh kiện turbine, khuôn đúc chính xác

Ngành điện tử & thiết bị chính xác

• Khuôn linh kiện điện tử
• Chi tiết siêu nhỏ, độ chính xác cao

Sản xuất hàng loạt & tự động hóa

Nhờ 2 đầu gia công (Twin-head):

• Gia công song song → tăng năng suất
• Giảm thời gian thay điện cực

Phù hợp:

• Nhà máy sản xuất khuôn lớn
• Dây chuyền tự động

Hình ảnh sản phẩm gia công của máy xung điện CNC hai đầu 120S+ Pro DMNC

Hình ảnh sản phẩm sau gia công của các dòng máy xung điện CNC ADI và S+Pro

Hình ảnh sản phẩm sau gia công của các dòng máy xung điện CNC ADI và S+Pro

Lý do nên chọn máy xung điện CNC hai đầu 120S+ Pro DMNC ?

• Gia công 2 đầu → tăng năng suất gấp đôi
• Độ chính xác cao, bề mặt đẹp
• Tự động hóa mạnh → giảm phụ thuộc nhân công
• Hệ điều hành thân thiện, dễ sử dụng
• Linh kiện cao cấp, vận hành ổn định
