Máy xung điện CNC ADV-400 DMNC – Giải Pháp Gia Công EDM Hiệu Suất Cao

Máy xung điện CNC ADV 400 DMNC là dòng máy gia công tia lửa điện CNC chính xác cao được thiết kế với cấu trúc tích hợp hiện đại, kết hợp công nghệ điều khiển thông minh và hệ thống cơ khí ổn định. Thiết bị đáp ứng các yêu cầu gia công khắt khe trong lĩnh vực khuôn mẫu, cơ khí chính xác, điện tử và hàng không.

Máy được trang bị hệ điều hành Windows thân thiện, màn hình LCD lớn cùng hệ thống điều khiển thông minh giúp người vận hành dễ dàng lập trình, theo dõi và tối ưu quá trình gia công.

Ngoài ra, ADV400 còn hỗ trợ kết nối robot công nghiệp, hệ thống giá chứa điện cực và hệ thống cấp liệu tự động, cho phép tích hợp vào dây chuyền sản xuất thông minh và gia công không người vận hành.

Ưu điểm và tính năng của máy xung điện CNC ADV-400 DMNC

Thiết kế cơ khí ổn định – Nền tảng của độ chính xác

Máy xung điện CNC ADV400 DMNC được thiết kế với cấu trúc cơ khí chắc chắn nhằm đảm bảo độ chính xác và độ ổn định trong thời gian dài.

Các thành phần chính của máy bao gồm:

• Ray dẫn hướng tuyến tính siêu chính xác SP nhập khẩu
• Vít me bi cấp mài C2
• Thân máy được xử lý ổn định tự nhiên trên 1 năm
• Bàn làm việc bằng đá granite kích thước lớn
• Độ chính xác hình học và động học đạt 5μm

Nhờ cấu trúc này, máy có khả năng giảm rung động trong quá trình gia công, đảm bảo độ ổn định và duy trì độ chính xác ngay cả khi hoạt động liên tục trong thời gian dài.

Hệ thống bể dầu tự động và giao diện thông minh

Máy xung điện CNC ADV-400 DMNC được trang bị bể dầu nâng hạ tự động, giúp quá trình vận hành và bảo trì trở nên thuận tiện hơn.

Các tính năng nổi bật của hệ thống điều khiển bao gồm:

• Hệ điều hành Windows
• Màn hình LCD 24 inch
• Hỗ trợ USB, LAN
• Lưu trữ dữ liệu qua CF card và ổ cứng
• Hiển thị đồ họa X/Y/Z/XYZ
• Phóng to – thu nhỏ bản vẽ trực tiếp trên màn hình
• Cho phép chỉnh sửa file NC trong quá trình gia công

Nhờ giao diện thân thiện, người vận hành có thể dễ dàng thiết lập chương trình gia công và theo dõi tiến trình làm việc của máy.

Khả năng gia công các chi tiết phức tạp

Một trong những ưu điểm lớn nhất của máy EDM ADV-400 là khả năng gia công các chi tiết có hình dạng phức tạp mà các phương pháp gia công truyền thống khó thực hiện.

Máy có thể gia công hiệu quả các dạng chi tiết như:

• Bề mặt diện tích lớn với độ bóng cao
• Bề mặt nghiêng
• Rãnh hẹp
• Khe hẹp
• Khoang sâu
• Lỗ mù hình dạng đặc biệt
• Lỗ mù ngang bên trong
• Các chi tiết có hình học phức tạp

Nhờ công nghệ điều khiển tia lửa điện tiên tiến, máy có thể duy trì độ ổn định cao trong suốt quá trình gia công, giúp đạt độ chính xác và chất lượng bề mặt vượt trội.

Khả năng mở rộng gia công 5 trục – 6 trục

Để đáp ứng nhu cầu gia công các chi tiết phức tạp trong các ngành công nghiệp công nghệ cao, dòng máy EDM CNC ADV

có thể được trang bị thêm:

• Trục C độ chính xác cao
• Trục B độ chính xác cao

Nhờ đó, máy có thể thực hiện:

• Gia công 5 trục 5 liên động
• Mở rộng lên 6 trục 6 liên động

Hệ thống được thiết kế sẵn giao diện mở rộng để phục vụ các nhu cầu nâng cấp trong tương lai.

Điều này giúp máy EDM CNC ADV-400 trở thành lựa chọn lý tưởng cho các ngành:

• Hàng không – vũ trụ
• Sản xuất khuôn mẫu chính xác
• Gia công chi tiết cơ khí phức tạp
• Công nghiệp điện tử

Thông số kỹ thuật chính của máy máy xung điện CNC ADV-400 DMNC

Thông số điều khiển (Electronic Control Parameters)

Ứng dụng của máy xung điện CNC ADV-400 DMNC

Máy EDM CNC ADV-400 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

Sản xuất khuôn mẫu

• Khuôn ép nhựa
• Khuôn dập kim loại
• Khuôn đúc áp lực

Gia công cơ khí chính xác

• Chi tiết máy phức tạp
• Linh kiện cơ khí có độ chính xác cao

Công nghiệp điện tử

• Gia công chi tiết nhỏ
• Gia công vật liệu cứng

Ngành hàng không

• Gia công chi tiết phức tạp
• Gia công bề mặt đặc biệt

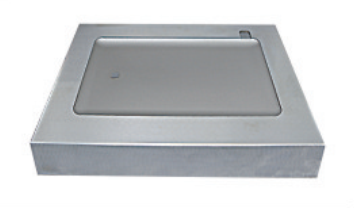

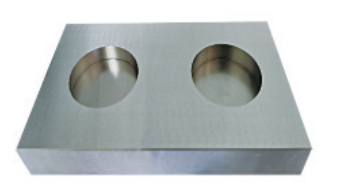

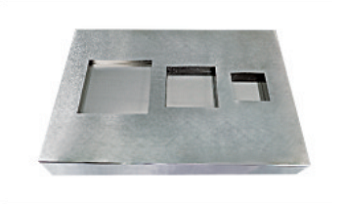

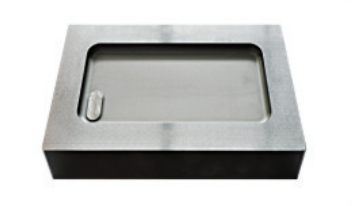

Mẫu sản phẩm (01) Kích thước đường kính: 40 (mm) Độ sâu gia công: 10/8 (mm) Thời gian gia công: 9.5/8 (giờ) Độ bóng bề mặt: VDI 9# Vật liệu: Thép cứng S136 nhập khẩu	Mẫu sản phẩm (02) Kích thước mẫu: 20/30/40 (mm) Độ sâu gia công: 6/6/4 (mm) Thời gian gia công: 2/4/7 (giờ) Độ bóng bề mặt: VDI 6# Vật liệu: Thép cứng S136 nhập khẩu	Mẫu sản phẩm (03) Kích thước mẫu: 185 * 106 (mm) Độ sâu gia công: 4 (mm) Thời gian gia công: 15 (giờ) Độ bóng bề mặt: VDI 24# Vật liệu: Thép cứng S136 nhập khẩu	Mẫu sản phẩm (04) Kích thước mẫu: 140 * 70 (mm) Độ sâu gia công: 5 (mm) Thời gian gia công: 8 (giờ) Độ bóng bề mặt: VDI 18# Vật liệu: Thép cứng S136 nhập khẩu

Lợi ích khi đầu tư máy xung điện CNC ADV-400 DMNC

Việc đầu tư máy ADV-400 mang lại nhiều lợi ích cho doanh nghiệp:

Tăng năng suất sản xuất: Máy có tốc độ gia công cao và khả năng làm việc ổn định trong thời gian dài.

Độ chính xác gia công vượt trội: Độ chính xác hình học đạt 5μm và độ nhám bề mặt Ra ≤ 0.08μm.

Giảm chi phí điện cực: Tổn hao điện cực chỉ ≤ 0.05% giúp tiết kiệm chi phí sản xuất.

Dễ dàng tích hợp tự động hóa

Máy có thể kết nối với:

• Robot công nghiệp
• Hệ thống thay điện cực tự động
• Hệ thống cấp phôi

Phù hợp với nhà máy thông minh: ADV-400 là giải pháp lý tưởng cho các nhà máy sản xuất thông minh (Smart Factory).

Kết luận

Máy xung điện CNC ADV-400 DMNC là dòng máy xung điện CNC chính xác cao được thiết kế để đáp ứng các yêu cầu gia công phức tạp trong ngành công nghiệp hiện đại.

Với thiết kế cơ khí ổn định, hệ điều khiển thông minh và khả năng mở rộng gia công 5–6 trục, máy mang lại:

• Hiệu suất gia công cao
• Độ chính xác vượt trội
• Khả năng tự động hóa linh hoạt

Đây là lựa chọn lý tưởng cho các doanh nghiệp muốn nâng cao năng lực sản xuất trong lĩnh vực khuôn mẫu và gia công cơ khí chính xác.
