Máy Xung Điện CNC 45S+ Pro DMNC  – Giải Pháp Gia Công Khuôn Chính Xác Cao

Máy xung điện CNC 45S+ Pro DMNC là dòng EDM die sinking hiện đại, được thiết kế chuyên dụng cho gia công khuôn mẫu và chi tiết có độ phức tạp cao. Với công nghệ điều khiển CNC trên nền tảng Windows, máy mang lại hiệu suất ổn định, độ chính xác cao và khả năng tự động hóa vượt trội.

Sản phẩm phù hợp cho các xưởng cơ khí chính xác, sản xuất khuôn nhựa, khuôn dập và các ngành công nghiệp yêu cầu độ hoàn thiện bề mặt cao.

Máy xung điện CNC 45S+ Pro DMNC

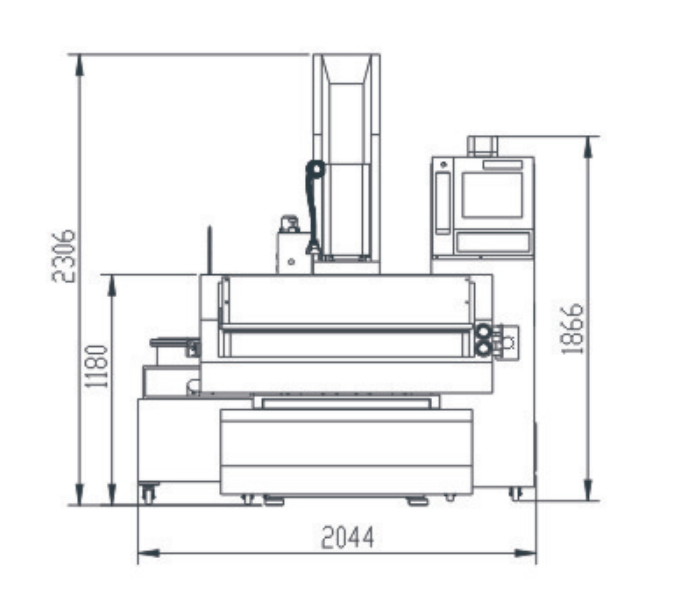

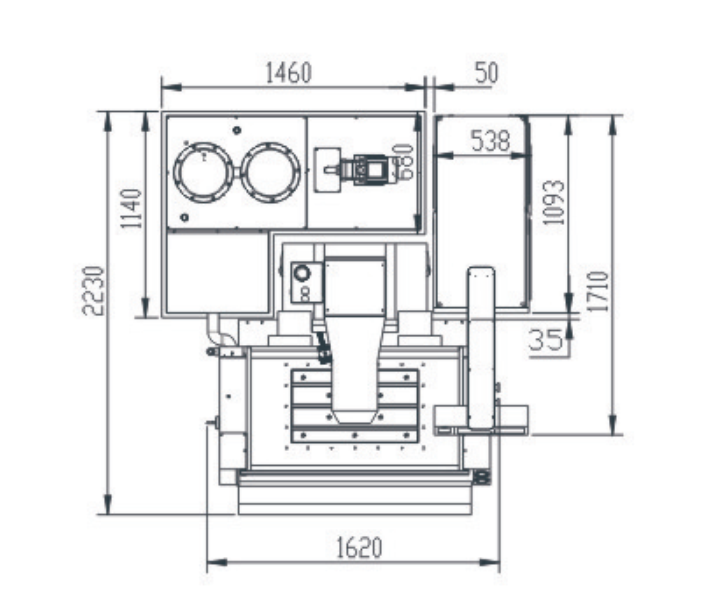

Thông số kỹ thuật máy xung điện CNC 45S+ Pro DMNC

Chức năng máy xung điện CNC 45S+ Pro DMNC

Hệ điều hành của máy 45S+ Pro

• Nền tảng chính: Windows công nghiệp (Industrial Windows)
• Máy sử dụng hệ điều hành Windows (thường là Windows 7 hoặc Windows 10)
• Kết hợp với hệ điều khiển CNC EDM thế hệ mới

Đây là xu hướng chung của máy EDM hiện đại:

• Giao diện đồ họa (GUI) dễ dùng
• Màn hình cảm ứng 15”
• Vận hành giống máy tính công nghiệp

Hệ CNC EDM chuyên dụng

Windows + phần mềm điều khiển EDM riêng

• Bộ phát xung (generator control)
• Điều khiển servo trục XYZ
• Quản lý khe hở tia lửa

Database công nghệ (Expert Database)

Nhập thông số:

• Vật liệu (thép, đồng, graphite…)
• Độ nhám yêu cầu

Máy tự động tính:

• Dòng xung
• Thời gian xung
• Tốc độ gia công

Chức năng tự động hóa

• Tự tạo chương trình gia công
• Gia công tự động từ thô → tinh
• Ghi nhớ tọa độ khi mất điện
• Giám sát trạng thái xung theo thời gian thực

Giao diện & vận hành

Màn hình cảm ứng (TFT-LCD)

Có thể:

• Chạy nhiều cửa sổ cùng lúc
• Chỉnh sửa chương trình khi máy đang chạy

Dễ dùng hơn hệ DOS cũ rất nhiều

Nguyên lý xung EDM

Máy EDM hoạt động bằng cách tạo ra các tia lửa điện theo dạng xung (pulse) giữa điện cực và phôi trong môi trường dầu điện môi.

• Mỗi xung = một lần phóng điện → làm nóng chảy & bóc tách vật liệu
• Quá trình lặp lại liên tục hàng nghìn lần/giây

Vì vậy “chức năng xung” chính là bộ phát xung điều khiển tia lửa điện.

Các thông số xung quan trọng (trên máy 45S+ Pro)

Thời gian xung ON (Pulse ON – Ton)

Thời gian tia lửa điện xảy ra

Ảnh hưởng:

• Ton lớn → cắt nhanh (MRR cao)
• Nhưng bề mặt thô hơn

Quyết định lượng vật liệu bị ăn mòn

Thời gian xung OFF (Pulse OFF – Toff)

Thời gian nghỉ giữa 2 tia lửa

Vai trò:

• Làm nguội vùng gia công
• Đẩy phoi ra ngoài

Toff quá ngắn → dễ bị chập điện, cháy hồ quang

Dòng xung (Peak Current – Ip)

Cường độ dòng điện trong mỗi xung

Ảnh hưởng:

• Dòng cao → ăn vật liệu nhanh
• Nhưng mòn điện cực nhiều, bề mặt xấu hơn

Điện áp xung (Voltage)

Điện áp tạo tia lửa

Quyết định:

• Khoảng cách khe hở (spark gap)
• Độ ổn định gia công

Tần số xung / Duty Cycle

Tỷ lệ Ton / (Ton + Toff)

Ảnh hưởng:

• Tần số cao → gia công nhanh
• Nhưng dễ nóng và giảm độ chính xác

Dạng sóng xung (Pulse waveform)

Máy đời mới (như 45S+ Pro) thường có:

• Xung thô (Roughing)
• Xung tinh (Finishing)
• Xung siêu tinh (Mirror finish)

Dạng xung khác nhau → kiểm soát độ nhám và độ chính xác

Phụ kiện tùy chọn cho máy

Phụ kiện tùy chọn cho máy xung

Ứng dụng của máy xung điện CNC 45S+ Pro DMNC

Gia công khuôn mẫu (ứng dụng chính)

Khuôn ép nhựa

Gia công:

• Lòng khuôn (cavity)
• Lõi khuôn (core)

Tạo hình:

• Chi tiết 3D phức tạp
• Góc âm, rãnh sâu nhỏ

Rất phù hợp cho:

• Khuôn điện tử
• Khuôn linh kiện nhựa chính xác cao

Khuôn dập – khuôn đột

Gia công:

• Lỗ dập chính xác
• Biên dạng sắc nét

Vật liệu:

• Thép SKD11, DC53 (rất cứng)

EDM giúp:

• Không biến dạng nhiệt
• Độ chính xác cao hơn phay

Khuôn đúc áp lực (Die casting)

Gia công:

• Lòng khuôn nhôm, kẽm

Yêu cầu:

• Bề mặt mịn, ít sửa nguội

Gia công chi tiết cơ khí chính xác

• Lỗ sâu, lỗ nhỏ (deep cavity)
• Rãnh hẹp, khe nhỏ
• Biên dạng phức tạp không thể phay

Đặc biệt hiệu quả với:

• Chi tiết có góc trong nhỏ (sharp corner)
• Bề mặt cần độ bóng cao (≤ 0.2 µm)

Gia công vật liệu cứng & khó cắt

Máy 45S+ Pro có thể gia công:

• Thép tôi cứng (HRC 60+)
• Carbide (hợp kim cứng)
• Titan
• Inconel (siêu hợp kim)

Ưu điểm:

• Không phụ thuộc độ cứng vật liệu
• Không gây lực cắt → không biến dạng

Ngành điện tử – y tế – chính xác cao

• Khuôn linh kiện điện tử
• Khuôn connector
• Chi tiết nhỏ, độ chính xác micron

EDM đảm bảo:

• Độ lặp lại cao
• Sai số cực thấp

Sửa chữa & phục hồi khuôn

• Lấy gãy taro, dao trong lỗ
• Sửa khuôn bị mòn
• Tái tạo biên dạng bị lỗi

Giúp tiết kiệm chi phí thay mới khuôn

Gia công bề mặt siêu tinh (mirror finish)

• Gia công tinh cuối cùng

Đạt độ bóng cao:

• ≤ 0.2 µm (theo thông số máy)

Ứng dụng:

• Khuôn quang học
• Khuôn sản phẩm yêu cầu bề mặt đẹp

Tự động hóa sản xuất (CNC EDM hiện đại)

Với hệ điều hành Windows + CNC:

• Gia công không người vận hành
• Lập trình tự động
• Chạy nhiều nguyên công liên tục

Hình ảnh sản phẩm gia công của máy xung điện CNC 45S+ Pro DMNC

Hình ảnh sản phẩm sau gia công của các dòng máy xung điện CNC ADI và S+Pro

Hình ảnh sản phẩm sau gia công của các dòng máy xung điện CNC ADI và S+Pro

Lý do nên chọn máy xung điện CNC EDM 45S+ Pro DMNC?

• Gia công được vật liệu siêu cứng
• Tạo hình chi tiết phức tạp mà CNC không làm được
• Độ chính xác và độ bóng cao
• Tự động hóa – giảm phụ thuộc tay nghề
• Tối ưu chi phí sản xuất lâu dài
