Máy uốn ống thủy lực 1 đầu – Molante

Giá bán:Liên hệ

Thương hiệu Molante

Liên hệ tổng đài đặt hàng

Bấm phím 1 để liên hệ phòng kinh doanh

0934 493 909

Giới thiệu sản phẩm

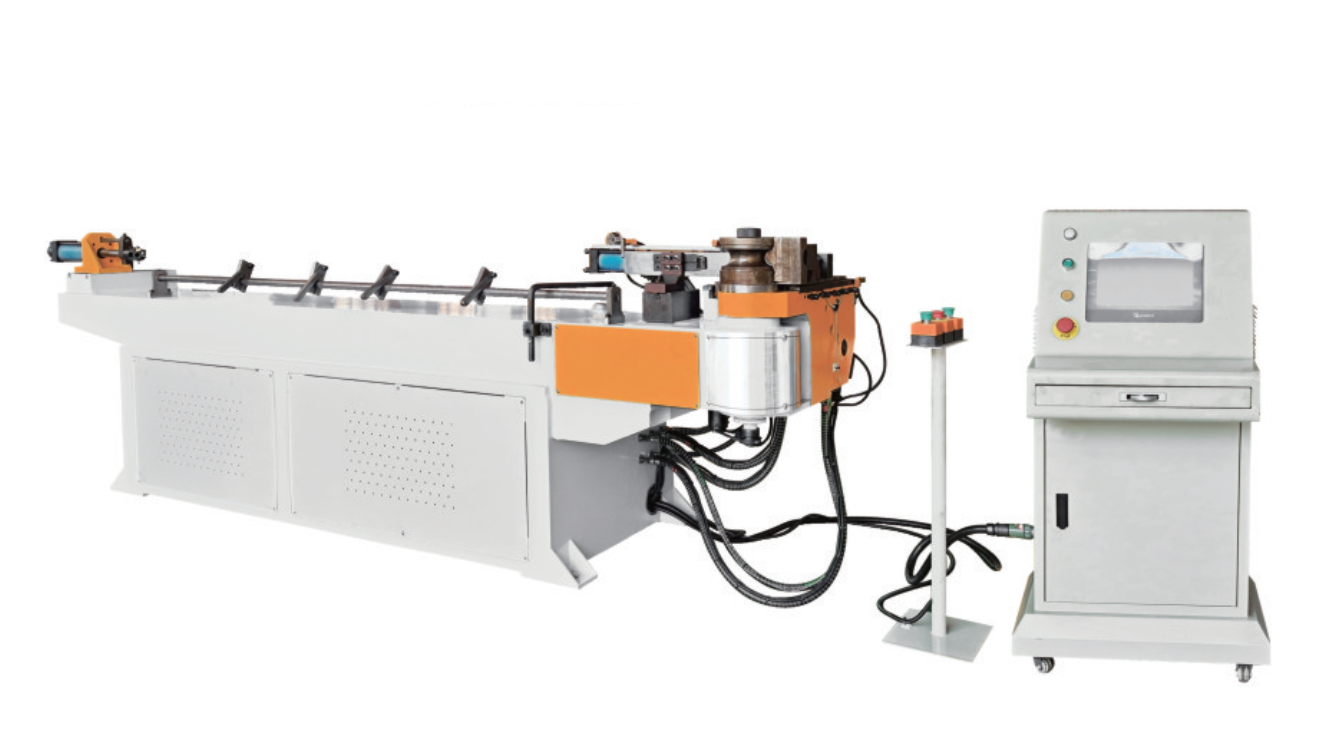

Máy uốn ống thủy lực 1 đầu – Molante

Máy uốn ống thủy lực 1 đầu (Single Head Hydraulic Pipe Bending Machine) là dòng máy uốn ống phổ biến, được nhiều xưởng cơ khí và doanh nghiệp sản xuất tại Việt Nam lựa chọn nhờ thiết kế đơn giản, vận hành ổn định và chi phí đầu tư hợp lý. Đây là giải pháp tối ưu cho nhu cầu uốn ống cơ bản với độ chính xác cao.

Đặc điểm nổi bật

Hệ thống điều khiển NC thủy lực, dễ lập trình, dễ sử dụng, không yêu cầu kỹ thuật vận hành phức tạp.
Cài đặt tối đa 9 góc uốn cho mỗi chương trình, đáp ứng linh hoạt nhiều hình dạng sản phẩm.
Độ chính xác uốn cao, đảm bảo chất lượng đồng đều giữa các chi tiết.
Chi phí đầu tư thấp, phù hợp cho xưởng cơ khí vừa và nhỏ.
Vận hành linh hoạt, thích hợp cho sản xuất đơn chiếc hoặc sản xuất theo lô nhỏ – trung bình.

Ưu điểm khi sử dụng máy uốn ống thủy lực 1 đầu

Kết cấu máy chắc chắn, bền bỉ, phù hợp môi trường sản xuất tại Việt Nam.
Bảo trì đơn giản, linh kiện thủy lực phổ biến, dễ thay thế.
Tiết kiệm chi phí nhân công, thao tác vận hành nhanh và an toàn.
Phù hợp với nhiều loại vật liệu như thép, inox, nhôm.

Thông số kỹ thuật

STT	Danh mục thông số	Đơn vị	NC38	NC50	NC65	NC76
1	Khả năng uốn tối đa	mm	Φ38×1.8	Φ50×2.0	Φ65×2.5	Φ75×2.5
2	Ống tròn/Ống inox	mm	Φ38×1.2	Φ50×1.3	Φ65×1.6	Φ75×1.9
3	Ống vuông/Kim loại	mm	30×1.5	40×1.8	50×2.3	60×2.5
4	Phạm vi bán kính uốn	mm	25~150	30~230	30~320	40~250
5	Bán kính uốn (Ống vuông)	mm	25~130	30~190	35~210	40~240
6	Phạm vi góc uốn	độ	190	190	190	190
7	Khoảng cách hữu hiệu tối đa	mm	3200	2200	3200	4000
8	Chiều cao bàn làm việc	mm	1100	1100	1100	1125
9	Chiều cao tâm khuôn	mm	28	40	50	55
10	Tốc độ uốn [B.O.D]	độ/giây	120	120	110	110
11	Độ chính xác uốn [B.O.D]	độ	±0.1	±0.1	±0.1	±0.1
12	Mô tơ hệ thống thủy lực	kw	2.2	3.8	5.5	11
13	Chiều rộng máy	mm	900	900	1150	1500
14	Chiều cao máy	mm	1300	1300	1400	1400
15	Chiều dài máy	mm	4300	4300	5800	6800
16	Trọng lượng máy	kg	850	1600	2800	3000

STT	Danh mục	Đơn vị	NC90	NC110	NC130	NC168	NC219	NC273
1	Khả năng uốn tối đa	mm	Φ89×2.5	Φ110×5.0	Φ130×5.0	Φ168×16.5	Φ219×16	Φ270×20
2	Ống tròn/Ống inox	mm	Φ89×1.5	Φ110×2.0	Φ130×2.5	Φ168×4.0	Φ219×14	Φ270×14
3	Ống vuông/Kim loại	mm	75×2.5	90×2.0	90×6.0	110×6.5	189×14	200×14
4	Phạm vi bán kính uốn	mm	40~250	50~280	80~500	90~500	120~800	130~1000
5	Bán kính uốn (Ống vuông)	mm	45~105	50~300	80~430	90~410	120~801	130~1000
6	Phạm vi góc uốn	độ	190	190	190	190	190	190
7	Khoảng cách hữu hiệu tối đa	mm	4000	4000	5000	6000	1400	6000
8	Chiều cao bàn làm việc	mm	1100	1250	1300	1400	1400	1400
9	Chiều cao tâm khuôn	mm	65	80	90	120	165	185
10	Tốc độ uốn [B.O.D]	độ/giây	75	75	70	38	38	28
11	Độ chính xác uốn [B.O.D]	độ	±0.1	±0.1	±0.1	±0.1	±0.1	±0.4
12	Mô tơ hệ thống thủy lực	kw	15	22	22	30×2	45×2+11	55×2+11
13	Chiều rộng máy	mm	1500	1700	2000	2200	2300	3400
14	Chiều cao máy	mm	1500	2100	2100	2300	2300	2700
15	Chiều dài máy	mm	6800	7000	9000	10000	11000	11500
16	Trọng lượng máy	kg	6200	8200	11000	22000	33000	55000

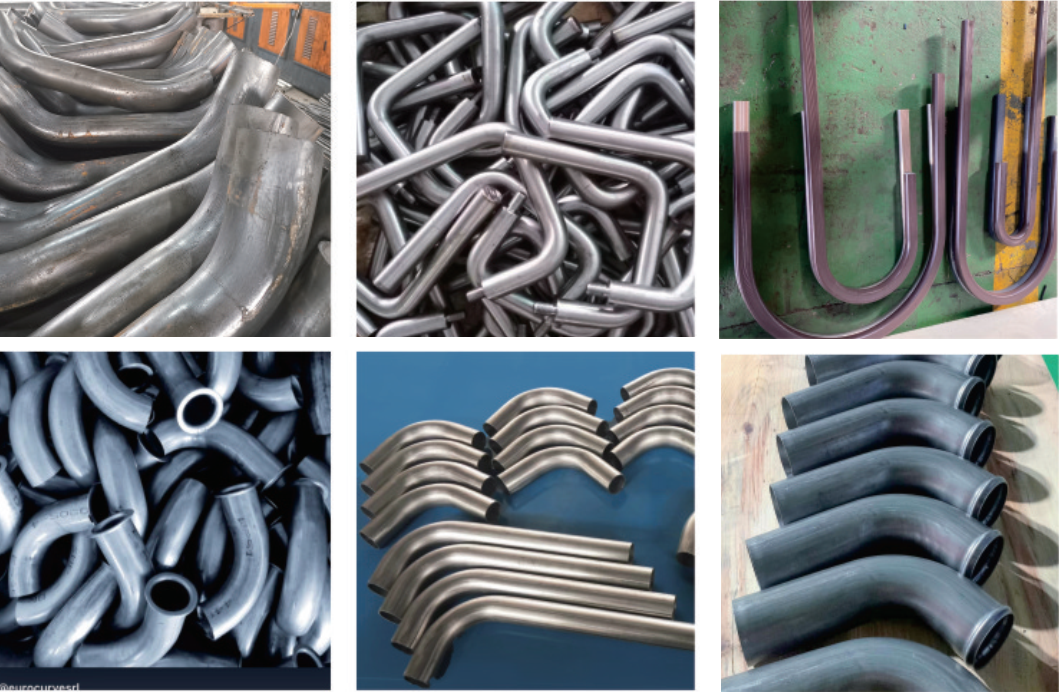

Ứng dụng thực tế

Máy uốn ống thủy lực 1 đầu được ứng dụng rộng rãi trong:
Xưởng cơ khí dân dụng và công nghiệp
Sản xuất khung sắt, lan can, cửa cổng
Gia công ống dẫn, kết cấu kim loại
Các ngành nội thất kim loại, thiết bị công nghiệp nhẹ

So sánh nhanh: Máy uốn ống thủy lực 1 đầu và máy uốn ống CNC

Tiêu chí	Thủy lực 1 đầu	CNC
Chi phí đầu tư	Thấp	Cao
Độ phức tạp vận hành	Dễ	Cao
Độ chính xác	Tốt	Rất cao
Phù hợp sản xuất	Nhỏ – vừa	Trung – lớn
