Máy uốn ống CNC 5 trục Hybrid Molante

Giá bán:Liên hệ

Thương hiệu Molante

Liên hệ tổng đài đặt hàng

Bấm phím 1 để liên hệ phòng kinh doanh

0934 493 909

Giới thiệu sản phẩm

Máy uốn ống CNC 5 trục Hybrid Molante thủy lực – điện kết hợp – Giải pháp uốn ống chính xác cao

Máy uốn ống CNC 5 trục Hybrid thủy lực – điện kết hợp (Hybrid Type CNC Pipe Bending Machine) là dòng máy uốn ống CNC cao cấp, được nhiều doanh nghiệp cơ khí tại Việt Nam lựa chọn nhờ khả năng uốn chính xác, vận hành ổn định và chi phí đầu tư hợp lý. Máy đặc biệt phù hợp cho các đơn vị sản xuất hàng loạt, gia công OEM và xưởng cơ khí cần nâng cao năng suất nhưng vẫn đảm bảo chất lượng đồng đều.

Máy uốn ống CNC 5 trục Hybrid thủy lực – điện kết hợp (Hybrid Type CNC Pipe Bending Machine) là giải pháp hiện đại dành cho các doanh nghiệp cơ khí chính xác, sản xuất linh kiện ô tô, xe máy, nội thất kim loại, thiết bị công nghiệp và kết cấu ống phức tạp. Sự kết hợp giữa truyền động thủy lực và điều khiển điện servo giúp máy vừa mạnh mẽ, vừa đạt độ chính xác và ổn định cao trong suốt quá trình gia công.

Đặc điểm nổi bật

Điều khiển servo từ 5 đến 13 trục, đảm bảo độ chính xác cao, chuyển động mượt và khả năng lặp lại ổn định.

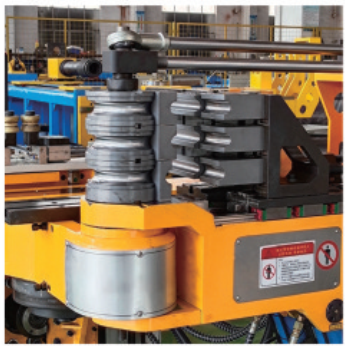

Chức năng uốn trái – uốn phải linh hoạt, hỗ trợ khuôn từ 1 đến 4 tầng, phù hợp với nhiều dạng sản phẩm khác nhau.
Uốn bán kính lớn và uốn xoắn ốc, tích hợp chức năng uốn đẩy (push bending), đáp ứng các chi tiết ống phức tạp, yêu cầu thẩm mỹ và kỹ thuật cao.
Hệ thống máy tính công nghiệp (IPC) với chức năng kiểm tra va chạm 3D, giúp mô phỏng trước quá trình uốn, giảm lỗi và hạn chế hư hỏng khuôn – phôi.
Khả năng kết nối robot và thiết bị đo lường 3D, dễ dàng tích hợp vào dây chuyền sản xuất tự động.

Ưu điểm của công nghệ thủy lực – điện kết hợp

Tiết kiệm năng lượng so với hệ thống thủy lực truyền thống.
Độ chính xác cao, phản hồi nhanh nhờ servo điện.
Vận hành ổn định, ít rung, nâng cao tuổi thọ máy và khuôn.
Bảo trì đơn giản, giảm chi phí vận hành lâu dài.

Thông số kỹ thuật

Thông số / Model	CNC18	CNC25	CNC38	CNC50	CNC65
Năng lực uốn tối đa (thép carbon, R≥15D)	Ø18×1.6	Ø25×2.0	Ø38×1.8	Ø50×2.0	Ø65×2.5
Ống tròn / inox	Ø18×0.8	Ø25×1.8	Ø38×1.2	Ø50×1.3	Ø65×1.6
Ống vuông / hộp	15×1.2	16×2.5	30×1.5	40×1.8	50×2.3
ĐK ngoài lớn nhất cấp liệu qua lại	Ø10	Ø25	Ø38	Ø50	Ø65
Bán kính uốn (ống tròn)	10–80	20–100	25–150	30–230	30–320
Bán kính uốn (ống vuông)	15–70	20–87	25–130	30–190	35–210
Góc uốn tối đa (°)	190	190	190	190	190
Chênh lệch R tối đa R1–R2	20	50	50	65	75
Khoảng cách gia công hiệu quả	1200	1500	3200	3200	3200
Chiều cao bàn làm việc	1100	900	1100	1100	1100
Chiều cao tâm khuôn	22	30	28	40	50
Tốc độ uốn (°/s)	220	220	160	105	100
Độ chính xác uốn (°)	±0.05	±0.05	±0.05	±0.05	±0.05
Tốc độ cấp liệu (mm/s)	2000	2000	1400	1400	200–900
Độ chính xác cấp liệu (mm)	±0.05	±0.05	±0.05	±0.05	±0.05
Tốc độ xoay ống (°/s)	300	300	300	200	200
Độ chính xác xoay ống (°)	±0.05	±0.05	±0.05	±0.05	±0.05
Công suất động cơ thủy lực (kW)	1.7	2.2	2.2	3.8	5.5
Chiều rộng máy (mm)	900	900	900	900	1150
Chiều cao máy (mm)	1250	1250	1300	1300	1400
Chiều dài máy (mm)	2600	2900	4300	4300	5800
Trọng lượng máy (kg)	900	1000	2800	3200	5800

Thông số máy uốn ống CNC 5 trục Hybrid thủy lực – điện kết hợp loại nhỏ

Thông số / Model	CNC76	CNC90	CNC110	CNC130	CNC168	CNC219
Năng lực uốn tối đa (thép carbon, R≥15D)	Ø75×2.5	Ø89×2.5	Ø110×5.0	Ø130×5.0	Ø168×16.5	Ø219×16
Ống tròn / inox	Ø75×1.9	Ø89×1.5	Ø110×2.0	Ø130×2.5	Ø168×4.0	Ø219×14
Ống vuông / hộp	60×2.5	75×2.5	90×2.0	90×6.0	110×6.5	189×14
ĐK ngoài lớn nhất cấp liệu qua lại	Ø70	Ø70	Ø90	Ø114	Ø114	Ø129
Bán kính uốn (ống tròn)	40–250	40–250	50–2800	80–500	90–500	120–800
Bán kính uốn (ống vuông)	40–240	45–105	50–300	80–430	90–410	120–801
Góc uốn tối đa (°)	190	190	190	190	190	190
Chênh lệch R tối đa R1–R2	85	85	100	130	145	170
Khoảng cách gia công hiệu quả	4000	4000	4000	5000	6000	1400
Chiều cao bàn làm việc	1125	1100	1250	1300	1400	1400
Chiều cao tâm khuôn	55	65	80	90	120	165
Tốc độ uốn (°/s)	75	75	75	70	38	38
Độ chính xác uốn (°)	±0.05	±0.05	±0.05	±0.05	±0.15	±0.15
Tốc độ cấp liệu (mm/s)	200–900	900	900	900	800	800
Độ chính xác cấp liệu (mm)	±0.05	±0.05	±0.05	±0.05	±0.15	±0.15
Tốc độ xoay ống (°/s)	200	200	200	200	90	90
Độ chính xác xoay ống (°)	±0.05	±0.05	±0.05	±0.05	±0.15	±0.15
Công suất động cơ thủy lực (kW)	11	15	22	22	30×2	45×2+11
Chiều rộng máy (mm)	1500	1500	1700	2000	2200	2300
Chiều cao máy (mm)	1400	1500	2100	2100	2300	2300
Chiều dài máy (mm)	6800	6800	7000	9000	10000	11000
Trọng lượng máy (kg)	7500	7900	12000	13000	29000	38000

Thông số máy uốn ống CNC 5 trục Hybrid thủy lực – điện kết hợp loại trung bình và lớn

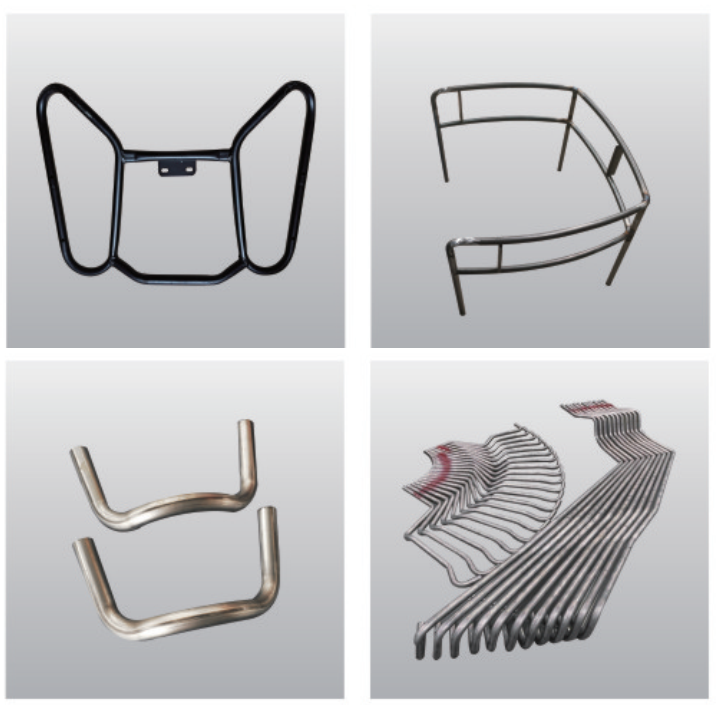

Ứng dụng thực tế

Máy uốn ống CNC 5 trục Hybrid thủy lực – điện kết hợp được ứng dụng rộng rãi trong:
Ngành ô tô – xe máy (ống xả, khung, ống dẫn).
Thiết bị công nghiệp, hệ thống đường ống.
Nội thất kim loại, kết cấu trang trí.
Năng lượng, HVAC, và các ngành cơ khí chính xác khác.

Lý do nên chọn máy uốn ống CNC 5 trục dầu–điện kết hợp

Phù hợp thị trường Việt Nam: dễ vận hành, linh kiện phổ biến, bảo trì thuận tiện.
Hiệu quả đầu tư cao: tiết kiệm điện, giảm hao mòn khuôn và phôi.
Chất lượng uốn ổn định: đáp ứng yêu cầu kỹ thuật khắt khe của khách hàng trong và ngoài nước.
Dễ mở rộng tự động hóa: kết nối robot, nâng cấp dây chuyền trong tương lai.
