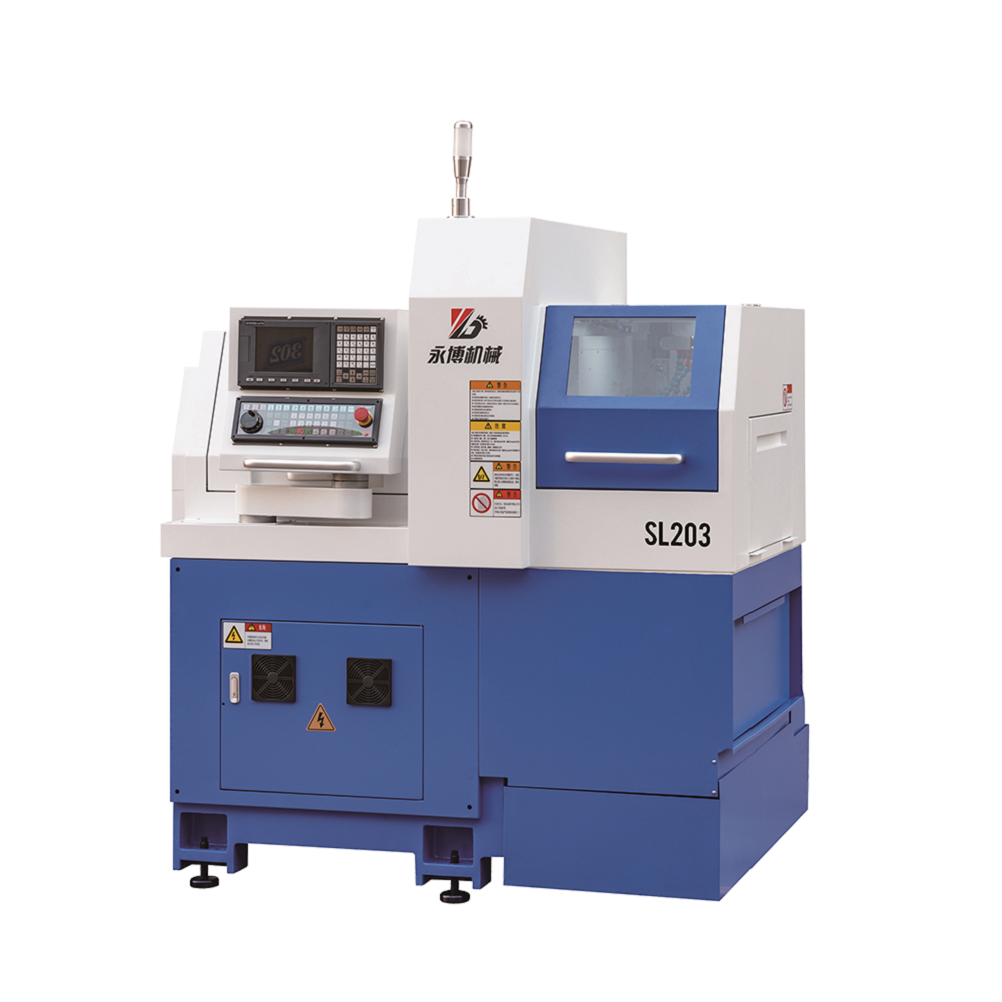

Máy tiện đùn SL203 Yongbo

Máy tiện đùn SL203 của Yongbo là dòng máy tiện chất lượng cao, được thiết kế tối ưu cho các ứng dụng gia công chi tiết trục, ống và chi tiết tròn với độ chính xác và hiệu suất vượt trội. Với công nghệ tiên tiến và tiêu chuẩn sản xuất nghiêm ngặt, SL203 là lựa chọn lý tưởng cho xưởng cơ khí, nhà máy sản xuất linh kiện và các đơn vị gia công cơ khí chính xác.

• Bộ Điều Khiển CNC: Máy được trang bị hệ điều khiển SYNTEC (Đài Loan) tiêu chuẩn, mang lại hiệu suất cao, độ chính xác vượt trội và hiệu quả chi phí tối ưu.
• Trục Chính Độ Chính Xác Cao: Máy sử dụng trục chính điện làm mát bằng dầu, độ chính xác cao. Ổ trục trục chính được trang bị vòng bi tiếp xúc góc chính xác cao nhập khẩu, đảm bảo độ cứng vững lớn và khả năng duy trì độ chính xác lâu dài. Độ đảo trục chính được kiểm soát ≤ 2 μm.
• Thân Máy Gang Đúc Hiệu Suất Cao: Máy có kết cấu ổn định, toàn bộ thân máy và bệ máy được chế tạo từ gang đúc Meehanite chất lượng cao (còn gọi là gang đúc già hóa mật độ cao), đảm bảo độ cứng vững lớn và độ ổn định tuyệt vời trong quá trình gia công.
• Hệ Thống Cấp Dao Độ Chính Xác Cao: Tất cả các trục chạy dao đều được dẫn động bằng động cơ servo toàn phần, sử dụng vít me bi và ổ trục chính xác cao nhập khẩu, kết hợp với dẫn hướng vít me chính xác, đảm bảo độ chính xác gia công và khả năng giữ độ chính xác lâu dài. Độ chính xác lặp lại vị trí của các trục chạy dao được kiểm soát ≤ 3 μm.
• Cấu Trúc Ống Dẫn (Guide Bush): Máy cho phép chuyển đổi nhanh giữa chế độ có ống dẫn và không ống dẫn (guide bush / guide bush-less), đáp ứng linh hoạt nhiều yêu cầu gia công khác nhau.

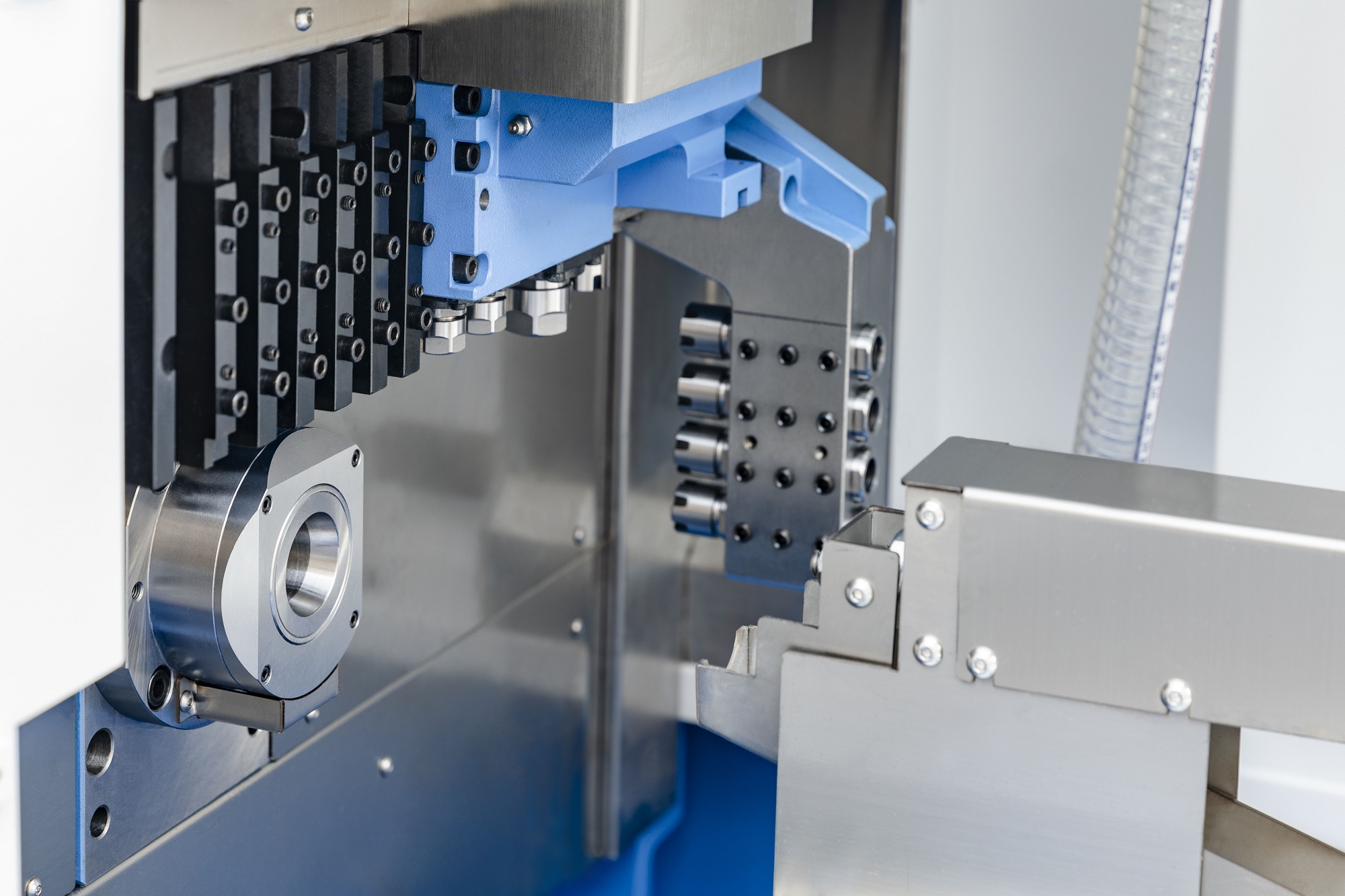

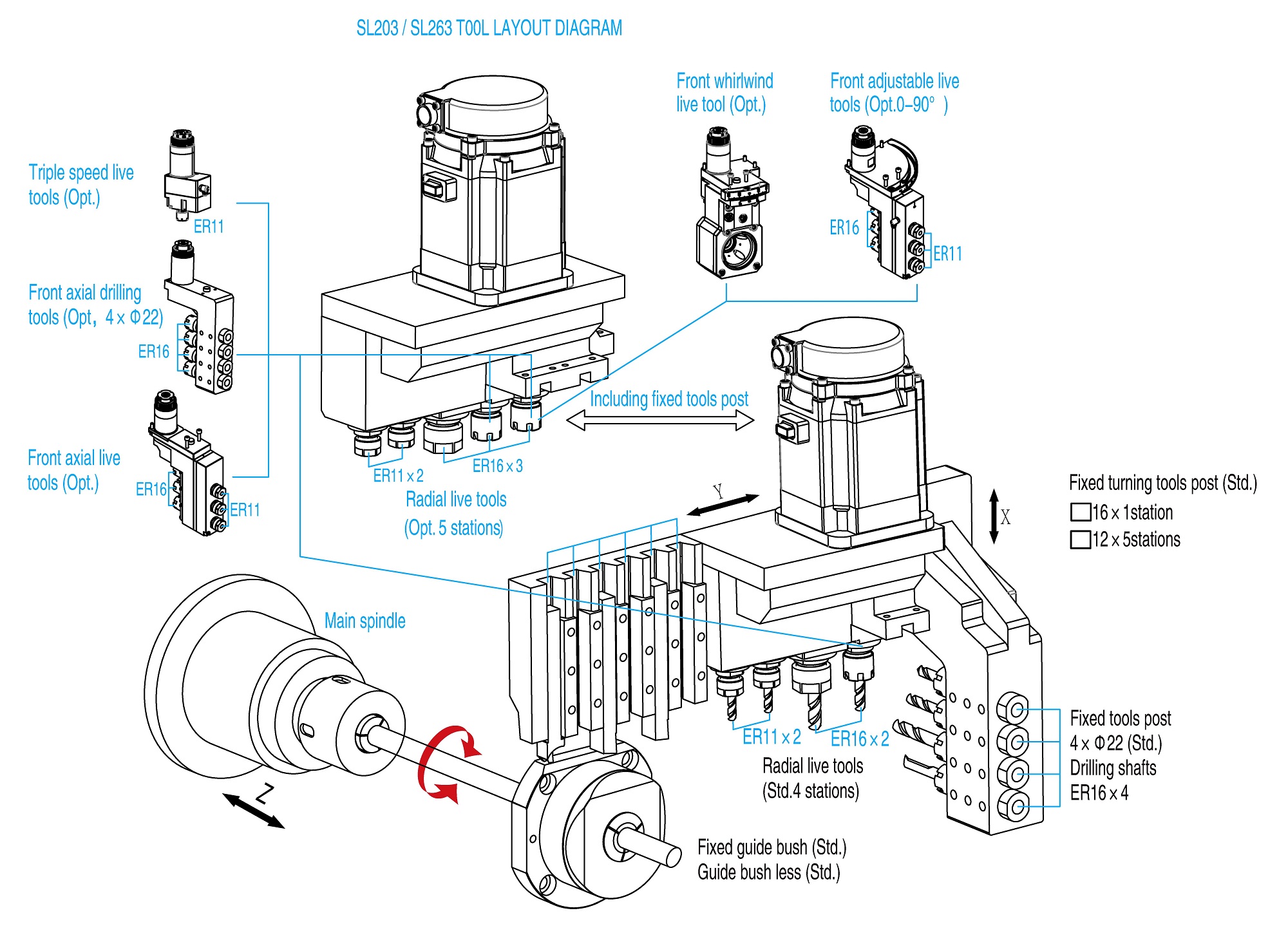

• Hệ Thống Dao: Máy采用 kết cấu bố trí dao tuyến tính nằm ngang, giúp thoát phoi mượt, thiết kế gọn gàng và tối ưu không gian. Trang bị dao động lực hướng kính và chức năng định vị trục chính, hệ thống dao đa năng cho phép thực hiện các nguyên công phức tạp như tiện, phay, khoan. Có thể lựa chọn nhiều loại dao động lực khác nhau tùy theo yêu cầu chi tiết của khách hàng.
• Tự Động Hóa: Máy có thể trang bị bộ cấp phôi thanh tự động, giúp thực hiện gia công liên tục và tự động hóa hoàn toàn.

Ứng Dụng

• Máy được sử dụng rộng rãi trong các ngành như: viễn thông, điện tử, ô tô, khí nén – thủy lực, y tế, thiết bị đo lường, hàng không vũ trụ, chuyên gia công các chi tiết nhỏ, chính xác cao, hình dạng phức tạp và trục dài, mảnh.

Thông số kỹ thuật

* THÔNG SỐ KỸ THUẬT – SL203

CẤU HÌNH TIÊU CHUẨN – SL203

*CHẤT LƯỢNG VÀ XUẤT XỨ:

• Ống dẫn cố định (Guide bush cố định)
• Thiết bị nhận phôi
• Thiết bị không ống dẫn (Guide bush-less)
• Hệ thống tưới nguội
• Trục chính điện servo
• Hệ thống bôi trơn tự động
• Thiết bị làm mát trục chính
• Đèn LED chiếu sáng
• Thiết bị dao động lực hướng kính
• Đèn báo trạng thái LED 3 màu

• Hệ điều khiển SYNTEC 8.4 inch độ chính xác cao
• Servo vị trí tuyệt đối
• Truyền thông bus
• Mô phỏng tay quay điện tử
• Taro cứng bằng dao động lực
• Phát hiện mô-men xoắn
• Công tắc phát hiện lưu lượng

• Thiết bị ống dẫn quay
• Hệ thống làm mát áp suất cao
• Bộ thu sương dầu
• Băng tải phoi
• Các loại dao động lực (tham khảo sơ đồ thiết bị tùy chọn)
• Phát hiện đứt dao (cơ khí)
• Thiết bị nhận phôi dài
• Khóa an toàn
