Máy tiện CNC MT10-500 Mozley | Trục chính điện | Độ chính xác cao | Giá tốt

Ưu điểm của máy tiện CNC MT10-500 Mozley

• Thân máy sử dụng kết cấu giường nghiêng liền khối 30°, tiết diện ngang lớn, giúp tăng đáng kể độ cứng vững tổng thể của máy. Khoảng cách giữa các dẫn hướng lớn, đảm bảo quá trình cắt gọt ổn định hơn.
• Ổ trục trục chính áp dụng kết cấu ROBUST:
  –  Đầu trước sử dụng ổ lăn trụ hai dãy kết hợp với ổ bi tiếp xúc góc chịu lực đẩy hai dãy;
  – Đầu sau sử dụng ổ lăn trụ hai dãy;
  → Đảm bảo độ cứng cao và độ ổn định vượt trội cho trục chính.
• Trang bị đầu phay động lực BMT65, động cơ đầu phay sử dụng động cơ servo, công suất mạnh mẽ, độ cứng cao khi gia công tiện–phay kết hợp, hiệu suất gia công cao.
• Sử dụng chống tâm quay tích hợp đường kính lớn; ống trượt ụ động được đỡ bằng kết cấu ổ lăn, trục tâm có thể quay độc lập, giúp nâng cao đáng kể độ chính xác quay và độ cứng chống tâm, đặc biệt phù hợp gia công chi tiết trục kích thước lớn.
• Truyền động dọc và ngang sử dụng động cơ servo AC hiệu suất cao, cho độ chính xác định vị cao, chuyển động linh hoạt và đáng tin cậy.
• Trang bị hệ thống bôi trơn tập trung tự động, đảm bảo bôi trơn đầy đủ và ổn định.
• Hệ thống làm mát và thoát phoi sử dụng bồn nước làm mát dạng rời đặt sàn kết hợp với băng tải phoi, thuận tiện cho việc vệ sinh và bảo trì.

Tính năng và thông số kỹ thuật của máy tiện MT10-500 Mozley

Kết cấu thân máy vững chắc – nền tảng cho độ ổn định cao

• Tăng độ cứng tổng thể của máy
• Tối ưu khả năng hấp thụ rung động
• Cải thiện độ ổn định trong quá trình cắt gọt nặng
• Hỗ trợ thoát phoi tự nhiên, giảm hiện tượng tích tụ phoi

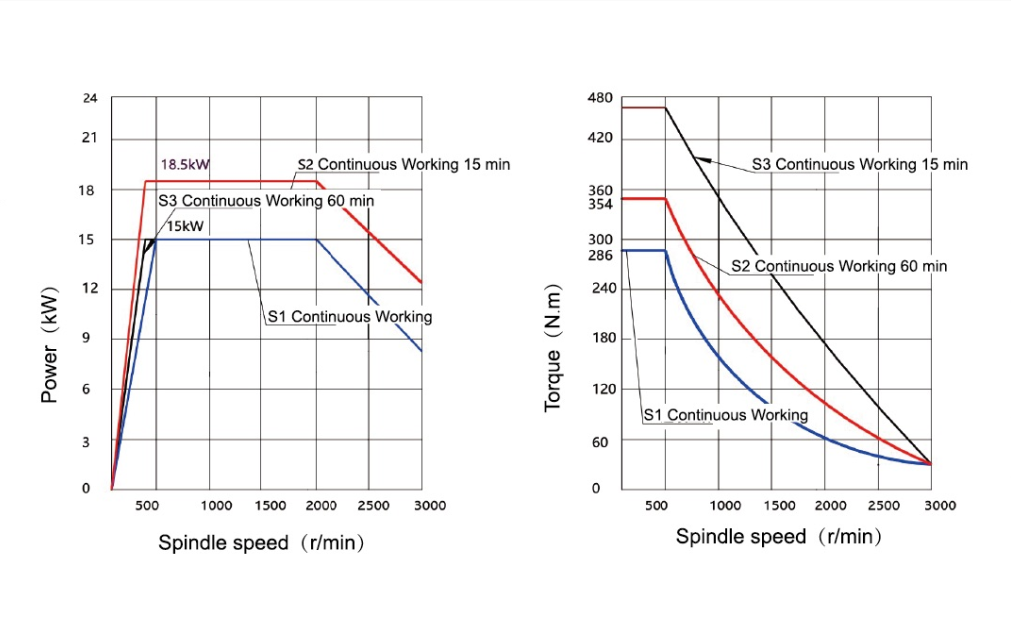

Trục chính điện – gia công ổn định ở tốc độ cao

• Độ cứng cao
• Rung động thấp
• Ổn định vượt trội khi chạy tốc độ cao
• Thời gian tăng/giảm tốc nhanh
• Tuổi thọ ổ trục trục chính kéo dài

Trục chính phụ (Sub-spindle)

• Tùy chọn cho: MYT8 / MT10-500 / MT10-800

Trục chính tích hợp động cơ đồng bộ (Synchronous Built-in Motor Spindle)

• Kết cấu nhỏ gọn
• Hiệu suất cao
• Độ chính xác vượt trội
• Đáp ứng tốt gia công tốc độ cao và gia công tinh

Độ chính xác trục chính vượt trội (So với tiêu chuẩn quốc tế)

Mozley cải thiện độ chính xác lên đến 75–80%, giúp gia công chi tiết có dung sai chặt chẽ.

Trục chính cơ khí – kết cấu ROBUST chịu tải lớn

• Phía trước: ổ lăn trụ hai dãy + ổ bi tiếp xúc góc chịu lực đẩy hai dãy
• Phía sau: ổ lăn trụ hai dãy

• Độ cứng vững cao
• Khả năng chịu tải lớn
• Ổn định khi cắt nặng

Khả năng cắt và chất lượng bề mặt

• a × f = 6 × 0.4 mm
• Điều kiện: 700 vòng/phút × φ100 × 70 mm

• D × f = φ50 × 0.15
• Điều kiện: 800 vòng/phút × φ100

• Ra = 0.8
• Điều kiện: 2000 vòng/phút × 0.08 mm/vòng
• Vật liệu: Thép 45#

Độ chính xác động của trục chính (Dynamic Accuracy)

Biến dạng nhiệt trục chính – ổn định sau 1 giờ vận hành

• Độ lệch trục X: +5.9 μm
• Độ lệch trục Y: +16.5 μm
• Độ lệch trục Z: +6.6 μm

Độ chính xác trục X/Z – đáp ứng tiêu chuẩn cao

• Độ chính xác định vị: 3 μm
• Độ lặp lại: 2 μm
• Độ rơ ngược: 0.5 μm

Ổ dao (Turret) – tốc độ cao, độ cứng lớn

• Ổ dao servo tiêu chuẩn 8 vị trí (tùy chọn 12 vị trí)
• Độ chính xác định vị: 0.005 mm
• Độ lặp lại: 0.002 mm
• Thời gian đảo dao: 0.15 giây
• Áp suất làm việc: 10 MPa

Ụ động (Tailstock) – ổn định và chính xác

• Côn ụ động: MT4
• Hành trình ống lót: 100 mm
• Dẫn động thủy lực, giảm rung động
• Có cơ cấu kéo theo bàn trượt, hỗ trợ định vị chính xác

Ụ động điều khiển lập trình (tùy chọn)

• Áp dụng cho: MT8-500 / MT8-800 / MT8 PLUS / MT10-500 / MT10-800 / MT10-1300
• Dẫn động bằng servo + vít me bi, điều khiển qua hệ CNC.
• Cho phép tự động hóa và thông minh hóa ụ động, chỉ cần nhập lực chống tâm, hệ thống sẽ tự động điều khiển mô-men servo tương ứng.

Thiết kế thân thiện người vận hành

• Hệ thống thoát phoi trơn tru
• Thùng chứa phoi tách rời bồn nước làm mát, dễ vệ sinh
• Bảng điều khiển bố trí hợp lý, dễ sử dụng và bảo trì

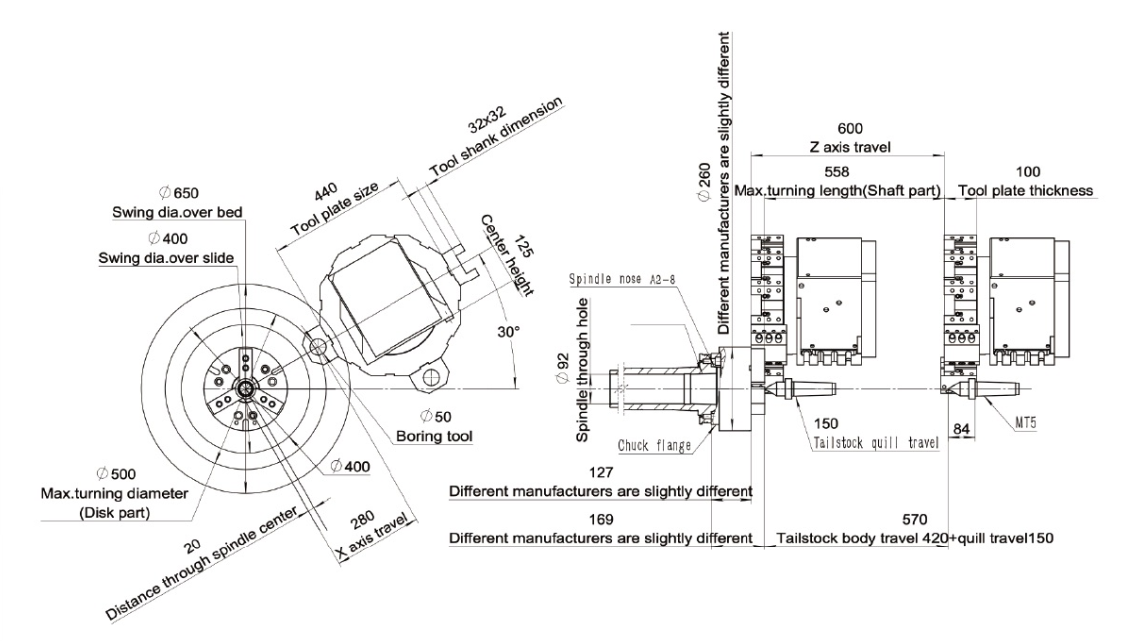

Thông số kỹ thuật

Độ chính xác của máy

Tiêu chuẩn xuất sứ linh kiện

Tùy chọn thêm hệ điều hành cho máy

Ứng dụng của máy tiện CNC MT10-500 Mozley

• Ngoài các chức năng tiện cơ bản như tiện trơn, tiện rãnh và vát mép, máy còn có thể gia công các loại ren trong/ngoài hệ mét và hệ inch, cũng như thực hiện các nguyên công khoan, khoét, doa, lăn ép…
• Có thể gia công các bề mặt hình học phức tạp như mặt trụ, mặt côn, mặt bậc, mặt cầu và các bề mặt quay khác với yêu cầu kích thước đa dạng và độ chính xác cao, phù hợp với chi tiết trục ngắn (hoặc chi tiết dạng đĩa).
• Phù hợp gia công thanh phôi có đường kính Φ75 mm trở xuống (đường kính thanh cấp phôi tối đa có thể đi qua trục chính).
• Thích hợp gia công các chi tiết bằng kim loại màu và kim loại đen cỡ vừa và nhỏ trong sản xuất đơn chiếc hoặc sản xuất hàng loạt vừa và nhỏ.
• Máy phù hợp ứng dụng trong các ngành: cơ khí, thiết bị đo lường, công nghiệp nhẹ, điện tử, thiết bị y tế và các lĩnh vực sản xuất tự động hóa khác.
