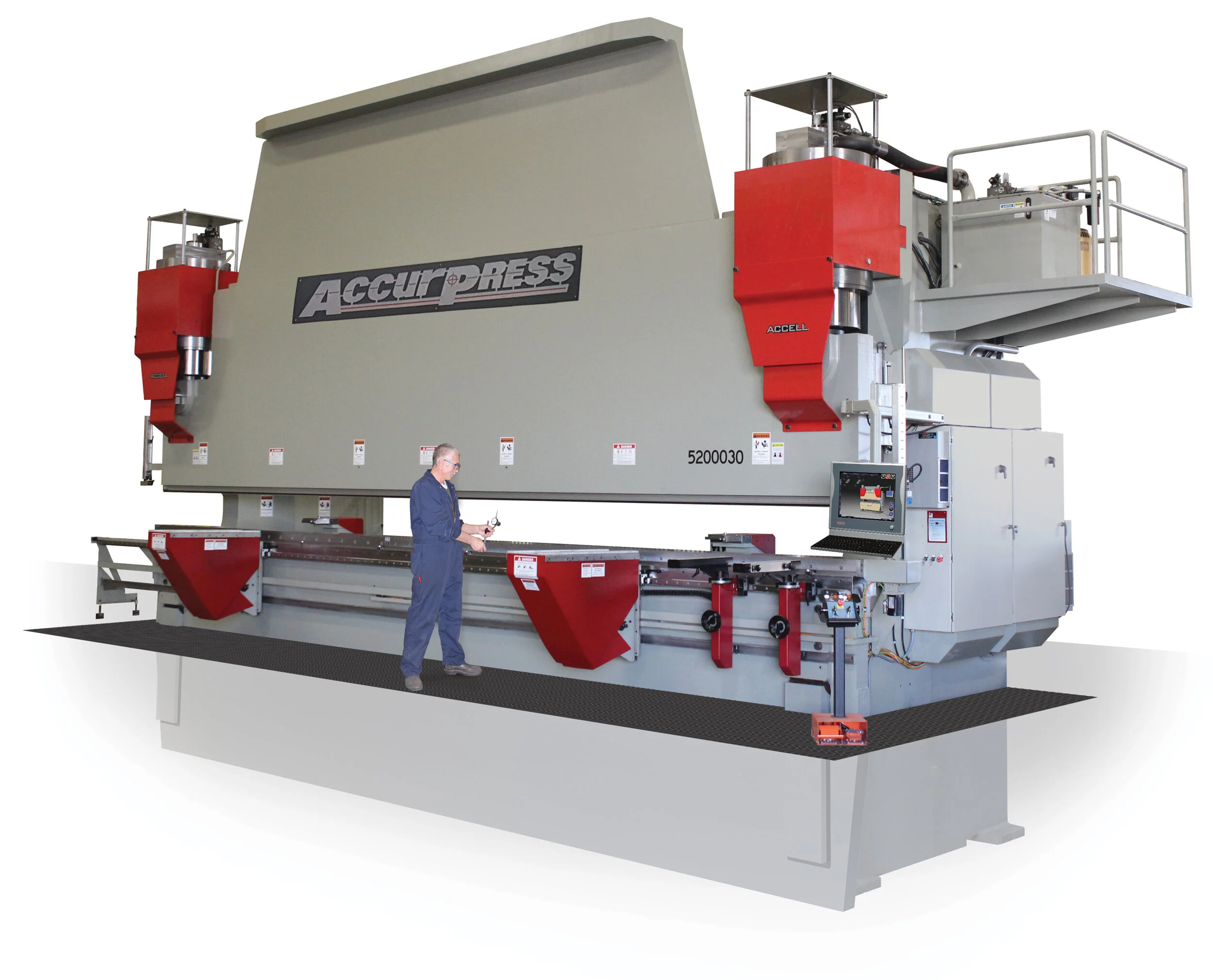

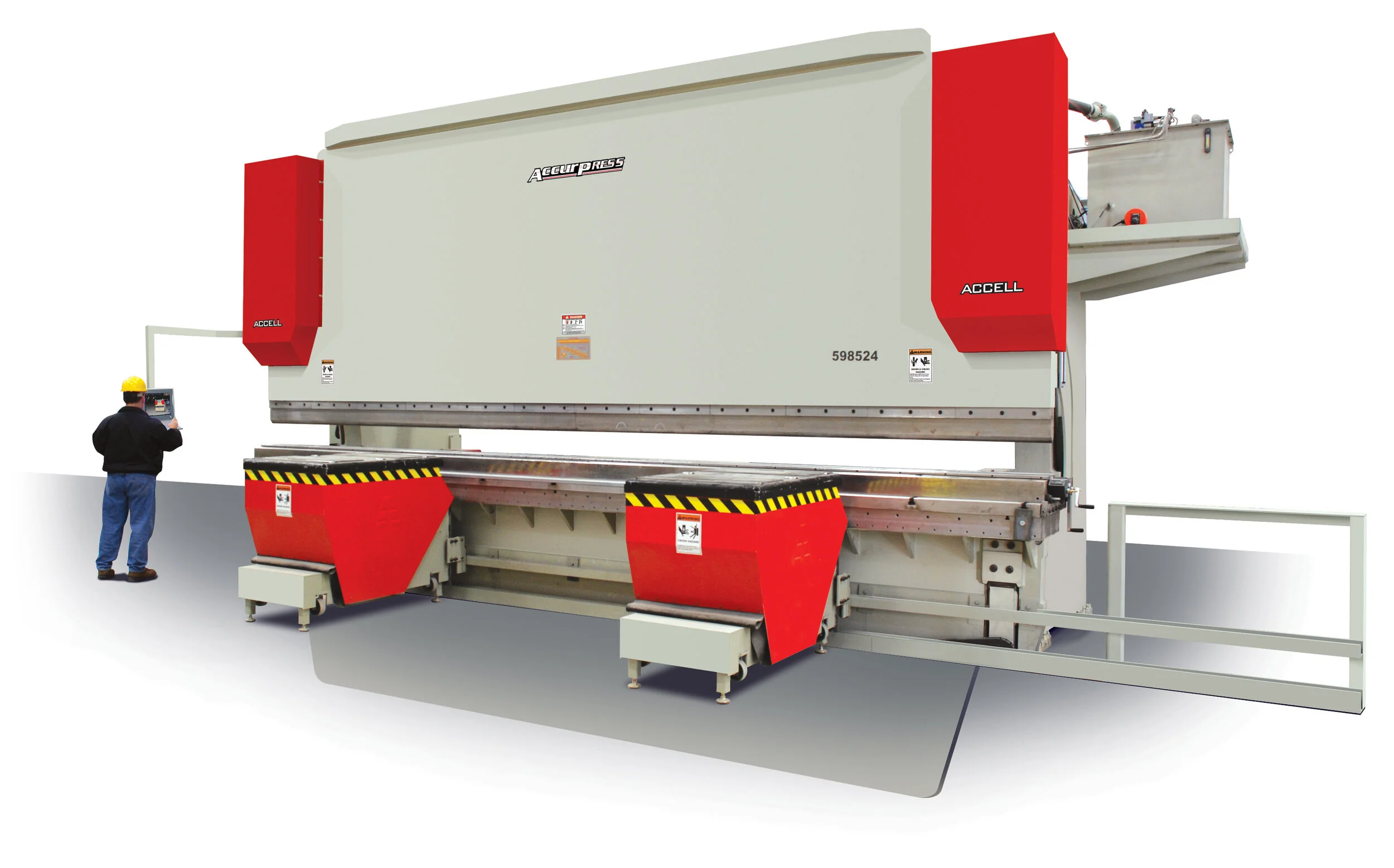

Máy Chấn Accurpress dòng Accell HT – Giải Pháp Gia Công Thép Tấm Công Nghiệp Nặng

Thông số & dải công suất

• Lực chấn: 650 – 3000 tấn
• Hành trình ram: Lớn, linh hoạt
• Chiều cao mở: Phù hợp thép tấm dày & kết cấu lớn
• Điều khiển: Vision Control / Vision 3D
• Ứng dụng: Chấn thép tấm nặng, kết cấu công nghiệp

Bảng thông số máy chấn Acccurpress dòng Accell HT

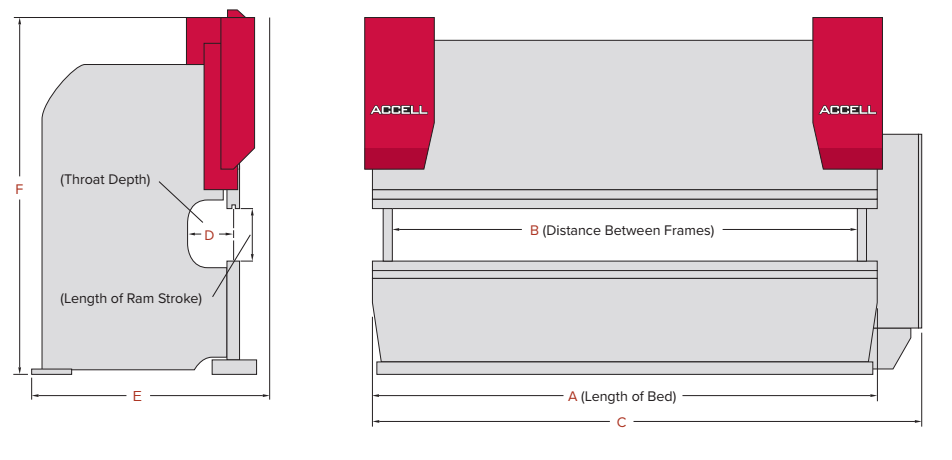

Mô tả xem thông số máy chấn Accurpress

Ưu điểm nổi bật của máy chấn Accurpress dòng ACCELL HT

• Thép carbon dày
• Thép cường độ cao (HSLA)
• Thép kết cấu, thép hợp kim

• Công nghệ thủy lực tỷ lệ Y1/Y2
• Độ chính xác vị trí lên đến ±0.0004
• Toàn bộ hệ thống được giám sát bằng PLC an toàn

• Tự động trình tự chấn
• Tự động chọn khuôn

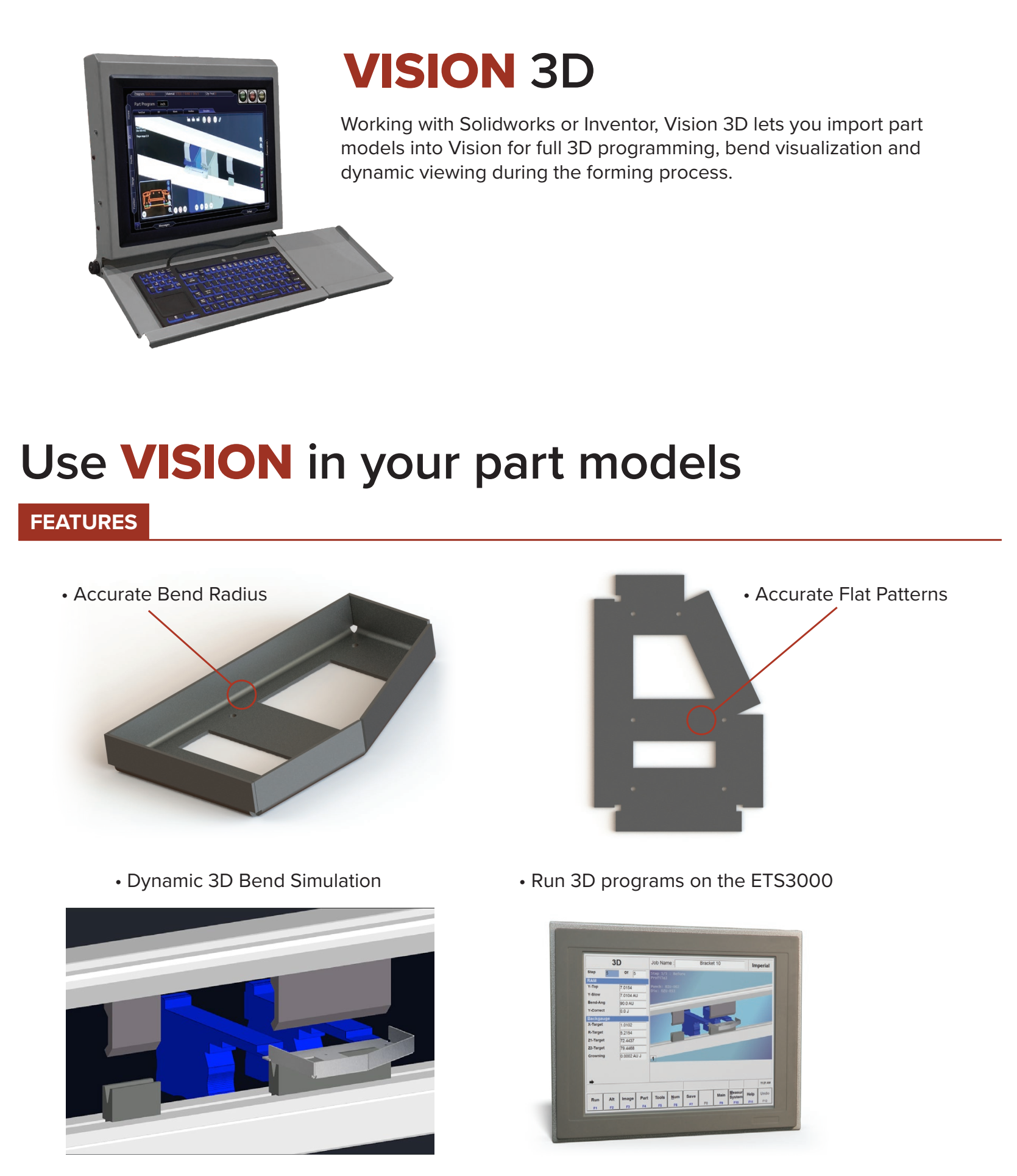

• Mô phỏng chấn 3D
• Lập trình offline từ SolidWorks / Inventor
• Giúp giảm thời gian set-up, hạn chế lỗi và tăng năng suất sản xuất.

• Gia tăng hành trình ram
• Mở rộng chiều cao làm việc
• Gia cố kết cấu cho khuôn lớn
• Thiết kế theo yêu cầu riêng của từng dự án

Ứng dụng của máy chấn Accurpress dòng ACCELL HT

• Chấn thép tấm công nghiệp
• Tạo hình chi tiết kích thước lớn

• Dầm, khung, cột thép
• Nhà thép tiền chế
• Kết cấu nhà xưởng

• Vỏ tàu
• Sườn tàu
• Kết cấu giàn khoan, cảng biển

• Điện gió, điện mặt trời
• Dầu khí – hóa chất
• Bình áp lực, bồn chứa công nghiệp

• Khung máy
• Bệ máy
• Vỏ thiết bị công nghiệp

Vì sao nên chọn Máy chấn Accurpress dòng  ACCELL HT?

• Thương hiệu Mỹ uy tín toàn cầu
• Dải công suất lớn đến 3000 tấn
• Độ chính xác cao – vận hành ổn định
• Phù hợp sản xuất liên tục, cường độ cao
• Dễ mở rộng & nâng cấp trong tương lai

Các tùy chọn khách hàng có thể lựa chọn khi mua máy chấn Accurpress dòng Accell HT

Phụ kiện hỗ trợ (SUPPORT FIXTURES)

Tay Đỡ Phôi Phía Trước (Front Support Arms)

• Mô tả: Tay đỡ phôi Accurpress (chiều dài 36 inch) có khả năng điều chỉnh hoàn toàn để phù hợp với các độ cao dụng cụ và độ dày phôi khác nhau.
• Điều chỉnh: Đĩa chân (Foot Disk) ở phía dưới cho phép người vận hành dễ dàng điều chỉnh chiều cao, trong khi bộ phận đỡ phía trên có thể điều chỉnh trước-sau tùy theo vị trí mong muốn.
• Lắp đặt: Các tay đỡ này được gắn trên một thanh dẫn hướng tuyến tính (linear rail) để di chuyển sang trái/phải trên máy chấn một cách trơn tru và chính xác.
• Tính năng bổ sung: Tích hợp sẵn thước đo góc (Built-in protractor).

• Hệ thống bao gồm các bàn đỡ di động có khả năng xoay trong quá trình chấn, đồng bộ với tốc độ của chày (ram) và góc chấn mong muốn.
• Tải trọng: Thiết kế tiêu chuẩn cho phép tải trọng 500 lbs (khoảng 227 kg) trên mỗi bàn đỡ.
• Điều khiển: Được tích hợp vào bộ điều khiển Accurpress ETS3000 hoặc Vision.
• Trạm dừng (Parking Station): Có thể di chuyển các bộ hỗ trợ này sang một bên khi không sử dụng để tạo không gian trống phía trước máy.
• Phụ kiện: Có sẵn bộ phận mở rộng (Sheet Extender) dài 22 inch.

Các tùy chọn cữ sau (BACKGAUGE OPTIONS)

Cữ Sau TITAN

• Đặc điểm: Sử dụng các ngón tay cữ (fingers) kích thước lớn để chịu được va đập và lực ép cực mạnh khi đặt các tấm kim loại lớn vào máy.
• Công nghệ: Động cơ servo-drive, vòng bi tuyến tính bôi trơn trọn đời.
• Thông số kỹ thuật:

Cữ Sau SUPREME

• Đặc điểm: Cấu trúc nền tảng bằng thép đúc nguyên khối, cách ly khỏi các chuyển động của chày máy chấn để đảm bảo độ chính xác tối ưu.

• Lực giữ: 1,700 lbf.
• Tốc độ định vị: 1,500 ipm (rất nhanh).
• Độ lặp lại: +/- 0.001″ đến +/- 0.002″.

• Tải trọng cực lớn: Khả năng chịu tải 1,500 lbs (khoảng 680 kg) mỗi bàn.
• Đồng bộ: Hoàn toàn đồng bộ với tốc độ hạ chày và góc uốn.
• Kích thước bàn: Rộng 36 inch x Dài 42 inch.

• Chiều cao (Trục R): Hành trình 6 inch (điều chỉnh thủ công hoặc CNC tùy chọn).
• Tiến-Lùi (Trục X): Hành trình 7 inch (điều chỉnh thủ công hoặc CNC tùy chọn).
• Trái-Phải (Trục Z): Điều chỉnh thủ công bằng cách trượt trên ray tùy chỉnh phía trước bệ máy.

Tùy chọn dụng cụ (ToolingOptions)

• Hiệu quả: Cung cấp các vị trí mở khe V tiết kiệm thời gian nhất cho các loại dụng cụ lớn trên toàn thế giới.
• Tối ưu hóa: Loại bỏ lượng lớn thời gian lãng phí khi phải tháo lắp các bộ dụng cụ lớn trên máy chấn.
• Tùy chỉnh: Các mẫu Accurpress HT được thiết kế với bệ máy rộng hơn để phù hợp với kích thước dụng cụ điều chỉnh được đặt hàng.
• Đa dạng: Có sẵn nhiều lựa chọn từ bù vênh thủ công và mở khe V đến điều chỉnh khe V hoàn toàn bằng CNC và Khóa/Mở khóa bằng thủy lực (Power Lock/Unlock).
• Điều chỉnh tự động: Hệ thống thủy lực cung cấp lực nâng để hỗ trợ điều chỉnh độ mở của khuôn một cách nhanh chóng và dễ dàng.
• Chức năng CNC: Người vận hành có thể điều chỉnh độ mở khe V chỉ trong vài giây thông qua bộ điều khiển Vision hoặc ETS3000.

Các tùy chọn nâng cao (Options to suit all Forming Jobs)

• Ứng dụng: Việc tăng chiều cao mở và hành trình có thể cần thiết cho các ứng dụng chấn đặc biệt hoặc tháo tấm phôi.
• Dòng Accell-HT: Có thể tùy chỉnh cấu hình tăng hành trình RAM và chiều cao mở.
• Dòng Rocker-HT: Không có tùy chọn tăng chiều dài hành trình, nhưng có thể đặt hàng với chiều cao mở/đóng lớn hơn.

• Linh hoạt: Cung cấp nhiều giải pháp từ thanh kẹp cơ khí điều chỉnh thủ công đến các hệ thống thủy lực khác nhau.
• Đối tác: Hợp tác với Wila hoặc Wilson để cung cấp các cấu hình dụng cụ tiêu chuẩn Mỹ hoặc New Standard (kiểu tang).
• Tải trọng nặng: Hệ thống kẹp hạng nặng của Wila được thiết kế để chịu được lực chấn lớn và tải trọng tập trung.
• Tiện ích: Wila cung cấp trạm lưu trữ dụng cụ gắn trực tiếp vào máy giúp tháo lắp punch (chày) và die (cối) một cách ngăn nắp, tiết kiệm thời gian.

Cấu hình máy nâng cao (Advanced Configurations)

• Tự động hóa: Cung cấp các giải pháp máy chấn robot cho quá trình uốn tự động, kết hợp dòng Accell với các đối tác robot và phần mềm ngoại tuyến kinh nghiệm.

• Vận hành: Hai hoặc nhiều máy Accell-HT có thể lắp đặt để hoạt động như một thực thể duy nhất.
• Đồng bộ: Các bộ điều khiển được kết nối điện tử để trao đổi thông tin giúp quá trình chấn đồng bộ hoàn toàn.
• Linh hoạt: Người vận hành có thể chọn chế độ máy đơn lẻ hoặc song song thông qua một công tắc chọn đơn giản.

• Tùy chỉnh: Dòng Accell-HT có thể tùy chỉnh thêm khoảng trống chiều sâu họng để hỗ trợ các chi tiết có độ dài cánh (flange) sâu hơn.

Hệ thống gá chấn cột (Pole Bending & Gauging)

• Hiệu quả: Cho phép đặt vật liệu lên máy mà không cần đồ gá tùy chỉnh hay quy trình căn chỉnh phức tạp.
• Tự động: Các bộ nâng sẽ di chuyển về phía trước để cảm biến vị trí, hướng của vật liệu và tự động đưa chi tiết vào vị trí cho nhát chấn đầu tiên.
• Đa năng: Xử lý tốt các chi tiết thuôn dài (tapered) và gá lệch tâm (offset gauging).

• Chức năng: Hệ thống có thể được lắp đặt để đẩy chi tiết đã hoàn thiện sang một bên máy nhằm dễ dàng xử lý.

Hệ thống an toàn (Safe Guarding Systems)

• Lazersafe Sentinel: Hệ thống bảo vệ vùng laser chùm kép liên tục ngay dưới đầu chày, dừng máy ngay lập tức nếu phát hiện vật cản. Hiệu quả nhất cho chiều dài ram/bàn máy lên đến 32 foot (khoảng 9.7m).
• Lazersafe Sentinel Plus: Tích hợp camera nhận diện và giám sát hình dáng của chày, cho phép ram vận hành ở tốc độ nhanh gần điểm ép hơn.
• Fiessler AKAS 3F: Truyền 3 tia laser qua khu vực dụng cụ và giám sát bất kỳ sự can thiệp nào khi chi tiết đang được tạo hình.
• Rèm Ánh Sáng (Light Curtain): Cung cấp môi trường làm việc an toàn cho các ứng dụng phù hợp.
• Chắn Sau (Rear Guarding): Tính năng tiêu chuẩn cho các mẫu Accurpress HT có cữ sau Elite hoặc Titan, bao gồm hàng rào kim loại và cửa có công tắc khóa an toàn.
