Máy cắt tôn thủy lực Accurshear Series 6135 – Giải pháp cắt kim loại tấm chính xác và bền bỉ

Tổng quan về máy cắt tôn Accurshear Series 6135

• Khả năng cắt thép có độ bền kéo lên đến 80.000 psi
• Cữ sau hành trình lớn, điều khiển chính xác
• Dao cắt hợp kim chất lượng cao, 4 cạnh sử dụng
• Thiết kế phù hợp cho sản xuất công nghiệp liên tục.

Đặc điểm kỹ thuật của máy cắt tôn Accurshear Series 6135

Cấu trúc vững chắc (Construida con SOLIDEZ)

• Hệ thống Thủy – Cơ độc bản bằng đòn bẩy: Thiết kế độc quyền của Accurshear mang lại sức mạnh, công suất và độ cứng cho hệ thống máy cắt. Thiết kế đòn bẩy cho phép điều chỉnh khe hở lưỡi cắt dễ dàng. Sử dụng hai xi lanh thủy lực kết nối qua một ống xoắn thành dày để truyền lực cắt đồng nhất.
• Góc cắt thấp nhất: Giúp giảm thiểu tình trạng cong vênh và xoắn của tấm kim loại sau khi cắt.

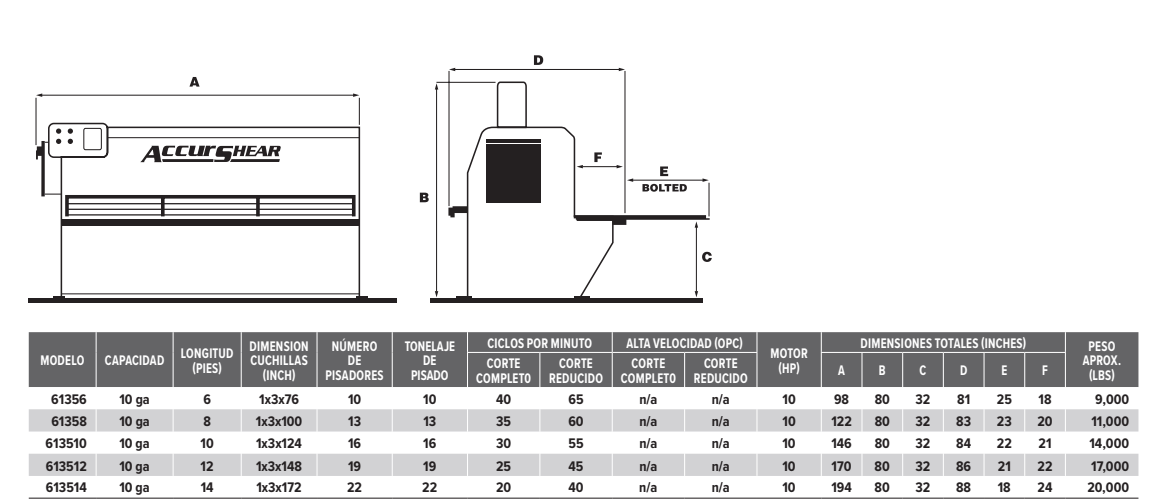

• Bảng thông số góc nghiêng: Các dòng máy từ 6135 đến 61000 có góc nghiêng từ 3/16″ đến 1/2″ mỗi foot.
• Cấu trúc siêu bền: Bàn máy được thiết kế dạng hộp hàn nguyên khối, chống xoắn cực tốt để chịu tải trọng cắt lớn, đảm bảo khe hở lưỡi cắt luôn ổn định ở mức .002″.

Linh kiện đẳng cấp thế giới (Componentes de CLASE MUNDIAL)

• Vòng bi không cần bảo trì: Sử dụng vòng bi cầu tự căn chỉnh chất lượng cao, lắp trên trục mạ crom cứng, đảm bảo độ chính xác trong nhiều thập kỷ.
• Linh kiện điện: Sử dụng thiết bị của Schneider Electric và Sprecher & Schuh – những thương hiệu hàng đầu thế giới về độ bền trong môi trường công nghiệp.
• Linh kiện thủy lực chất lượng: Bình chứa dầu, bơm, van và bộ lọc được thiết kế tối ưu công suất. Các ống xi lanh được mài bóng, kết hợp với cần piston mạ crom cứng.
• Lưỡi cắt: Được làm từ hợp kim cacbon cao, crom cao, chịu va đập tốt. Có tùy chọn lưỡi cắt D2 cho các vật liệu cứng hơn.

Chức năng tăng năng suất (Funciones de PRODUCTIVIDAD)

• Bảng điều khiển MF: Gắn trên cánh tay xoay giúp người vận hành thoải mái điều chỉnh.
• Các chức năng màn hình: Bao gồm nút nguồn, chọn chế độ (Jog, Thủ công, Tự động), bộ đếm lần cắt, lưu trữ 999 vị trí cữ chặn sau, và tính năng lùi cữ chặn.
• Cữ chặn sau hạng nặng: Hành trình tiêu chuẩn 36″ (hoặc tùy chọn 48″), sử dụng trục vít ACME và vòng bi đũa cho độ chính xác và tuổi thọ cao.
• Tính năng lật cữ tự động: Cho phép cắt các tấm kim loại dài hơn hành trình của cữ chặn bằng cách tự động nhấc thanh chặn lên.

Cánh tay vuông góc và Điều chỉnh khe hở (Brazos de Escuadre y Ajuste)

• Cánh tay hỗ trợ cắt chính xác: Có các độ dài 6′, 8′, 10′, 12′. Cánh tay bên trái dài 4′ có thước đo hệ inch và mm.
• Điều chỉnh khe hở lưỡi cắt thủ công: Một tính năng quan trọng để có chất lượng cắt tốt nhất. Điều chỉnh qua cần gạt và đĩa số dựa trên độ dày vật liệu.
• Điều chỉnh bằng động cơ: Có sẵn trên các dòng máy lớn (từ 650014 trở lên).

Các tính năng tùy chọn (Funciones OPCIONALES)

• Bi lăn trên bàn máy: Hỗ trợ di chuyển các tấm vật liệu nặng dễ dàng hơn.
• Giá đỡ phía trước: Có các độ dài 2 ′,4′,6 ′với rãnh chữ T để lắp cữ chặn.
• Kiểm soát áp suất kẹp: Cho phép điều chỉnh áp suất từ 0 đến 3.000 psi để tránh làm dấu trên vật liệu mềm.
• Gói thủy lực tốc độ cao: Giúp chu kỳ cắt nhanh hơn khoảng 30%.
• Đệm kẹp bằng Urethane: Tránh làm trầy xước bề mặt nhôm hoặc vật liệu nhạy cảm.

Bảo vệ an toàn (GUARDAS DE SEGURIDAD)

• Bảo vệ bằng màn tia sáng (Light Curtain): Thay thế lưới bảo vệ cơ học, tự động dừng máy nếu có vật thể lạ cắt ngang tia sáng. Tuân thủ tiêu chuẩn OSHA và ANSI.
• Bảo vệ phía sau: Hệ thống rào chắn và màn tia sáng phía sau để đảm bảo an toàn tối đa cho khu vực thoát liệu.

Hệ thống hỗ trợ tấm (SOPORTE de LÁMINA)

• Hỗ trợ khí nén: Giúp tấm tôn mỏng không bị võng xuống, đảm bảo đo kích thước chính xác.
• Dạng cánh tay (Arm Style): Nâng đỡ vật liệu song song với bàn máy và hạ xuống ngay trước khi cắt.
• Dạng bàn (Table Style): Khuyên dùng cho vật liệu cực mỏng.
• Bàn con lăn: Giúp các chi tiết đã cắt trượt ra ngoài dễ dàng, tăng hiệu suất chu kỳ.

Hệ thống Accurveyor / Stacker & Cữ chặn trước CNC

• Độ chính xác định vị +/−.003″.
• Sử dụng trục vít chính xác cao.
• Tăng tối đa hiệu suất sử dụng vật liệu và giảm nhân công.
• Tốc độ vận hành hệ thống vượt quá 900 inch/phút.

Ứng dụng của máy cắt tôn Accurshear Series 6135

• Cắt thép tấm, tôn mạ kẽm, inox, nhôm
• Chuẩn bị phôi cho công đoạn chấn, hàn, dập.

• Gia công vỏ tủ điện, tủ điều khiển
• Cắt tấm làm khung, vách, nắp tủ.

• Cắt tôn bao che, tôn lợp mái
• Gia công thép tấm cho nhà xưởng, kết cấu thép tiền chế.

• Gia công vỏ máy, khung máy
• Phục vụ dây chuyền tự động hóa.

• Trung tâm cắt – chấn – dập CNC
• Gia công theo đơn hàng với độ chính xác cao.

Ưu điểm nổi bật của Accurshear Series 6135

• Trang bị đèn và đường bóng chỉ thị đường cắt, giúp căn chỉnh phôi nhanh và chính xác.
• Cữ sau điều khiển bằng màn hình LED, hỗ trợ 999 vị trí cài sẵn.

• Dao cắt thép hợp kim carbon cao, crôm cao, 4 cạnh sử dụng.
• Khung máy chắc chắn, chịu tải lớn, phù hợp vận hành liên tục.

• Bàn đạp 3 vị trí điều khiển
• Rãnh đặt tay trên mặt bàn, tăng độ an toàn cho người vận hành.
• Lỗ ren sẵn để lắp phụ kiện mở rộng.

• Chu kỳ cắt từ 20 – 40 lần/phút tùy model
• Phù hợp sản xuất loạt vừa và lớn.

Vì sao nên chọn máy cắt tôn Accurshear Series 6135?

• Thương hiệu uy tín trong ngành máy gia công kim loại
• Độ chính xác và độ bền cao
• Phù hợp cho xưởng cơ khí, nhà máy sản xuất và trung tâm gia công kim loại tấm
• Dễ tích hợp vào dây chuyền sản xuất hiện có.
